КМП решил ставить Кронсберговский БМ MCT-30 на пушечную версию ACV (ACV-30).
Бронетехника США и Канады-7
Сообщений 631 страница 660 из 694
Поделиться6312020-05-02 02:46:08
- свой человек
- Зарегистрирован: 2010-11-04
- Приглашений: 0
- Сообщений: 37492
- Уважение: [+0/-0]
- Позитив: [+0/-0]
- Провел на форуме:
1 год 2 месяца - Последний визит:
Вчера 07:17:23
Поделиться6342020-05-08 21:20:02
- свой человек
- Зарегистрирован: 2009-12-12
- Приглашений: 0
- Сообщений: 4991
- Уважение: [+0/-0]
- Позитив: [+0/-0]
- Пол: Мужской
- Возраст: 42 [1982-11-15]
- Провел на форуме:
4 месяца 20 дней - Последний визит:
2020-05-26 22:55:09

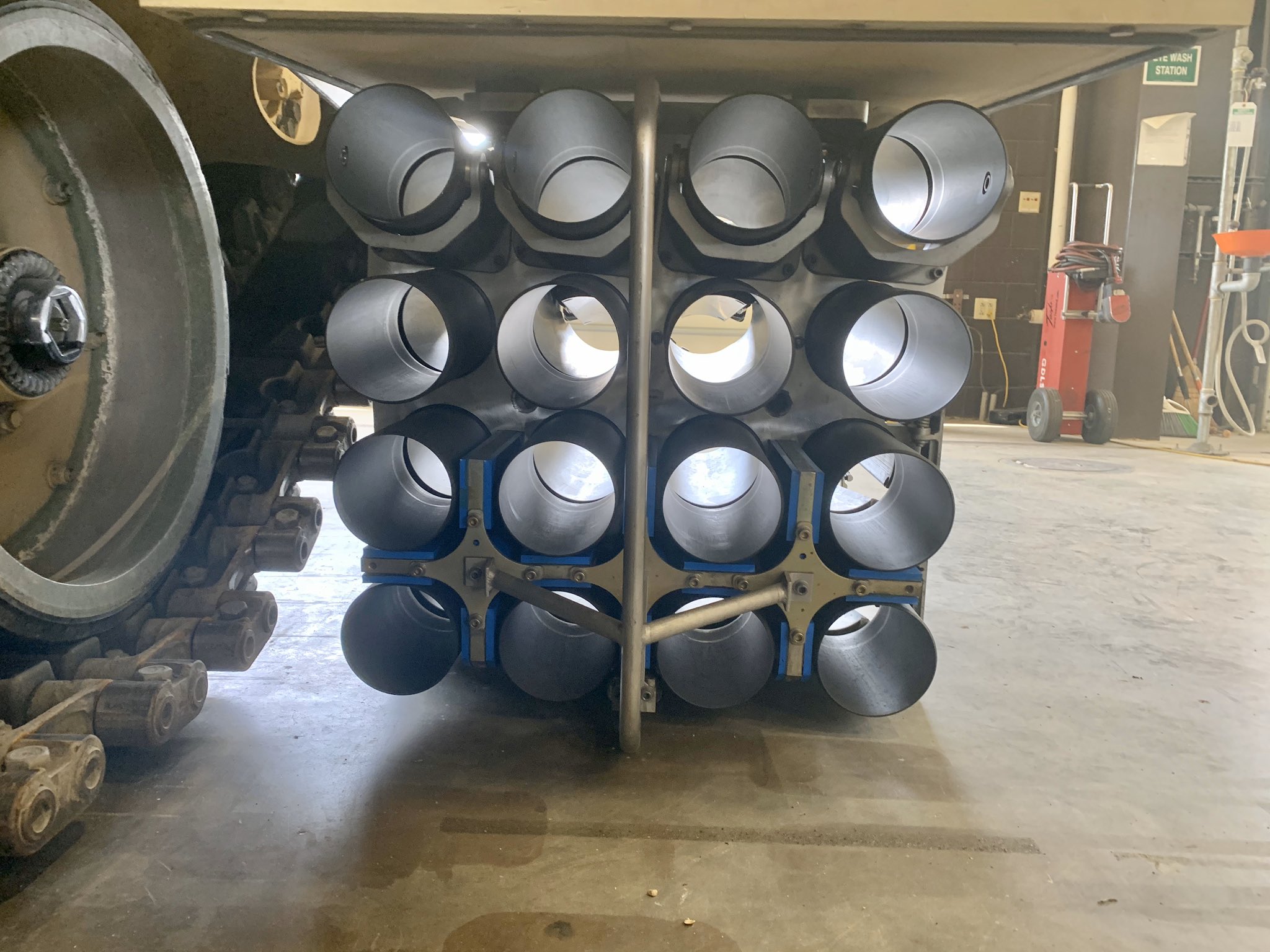

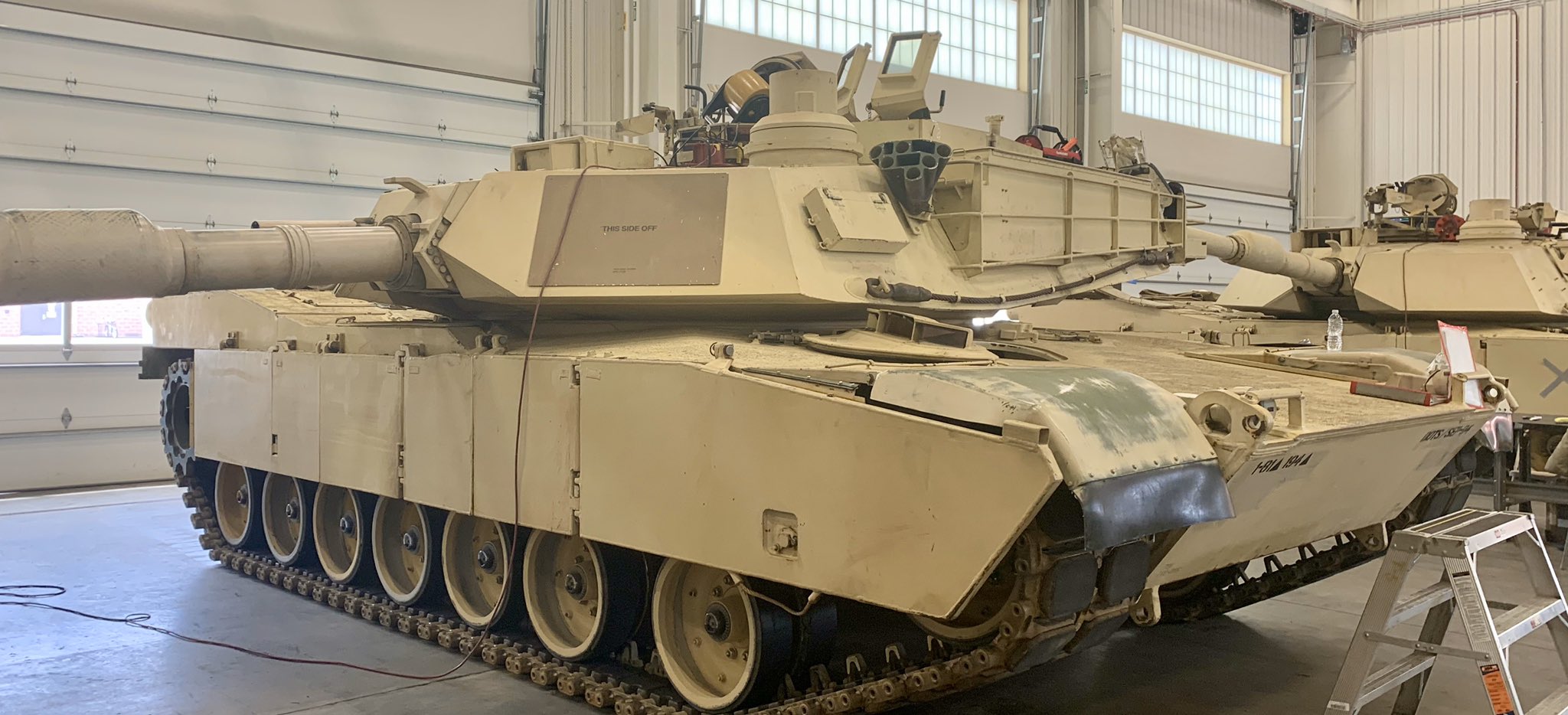

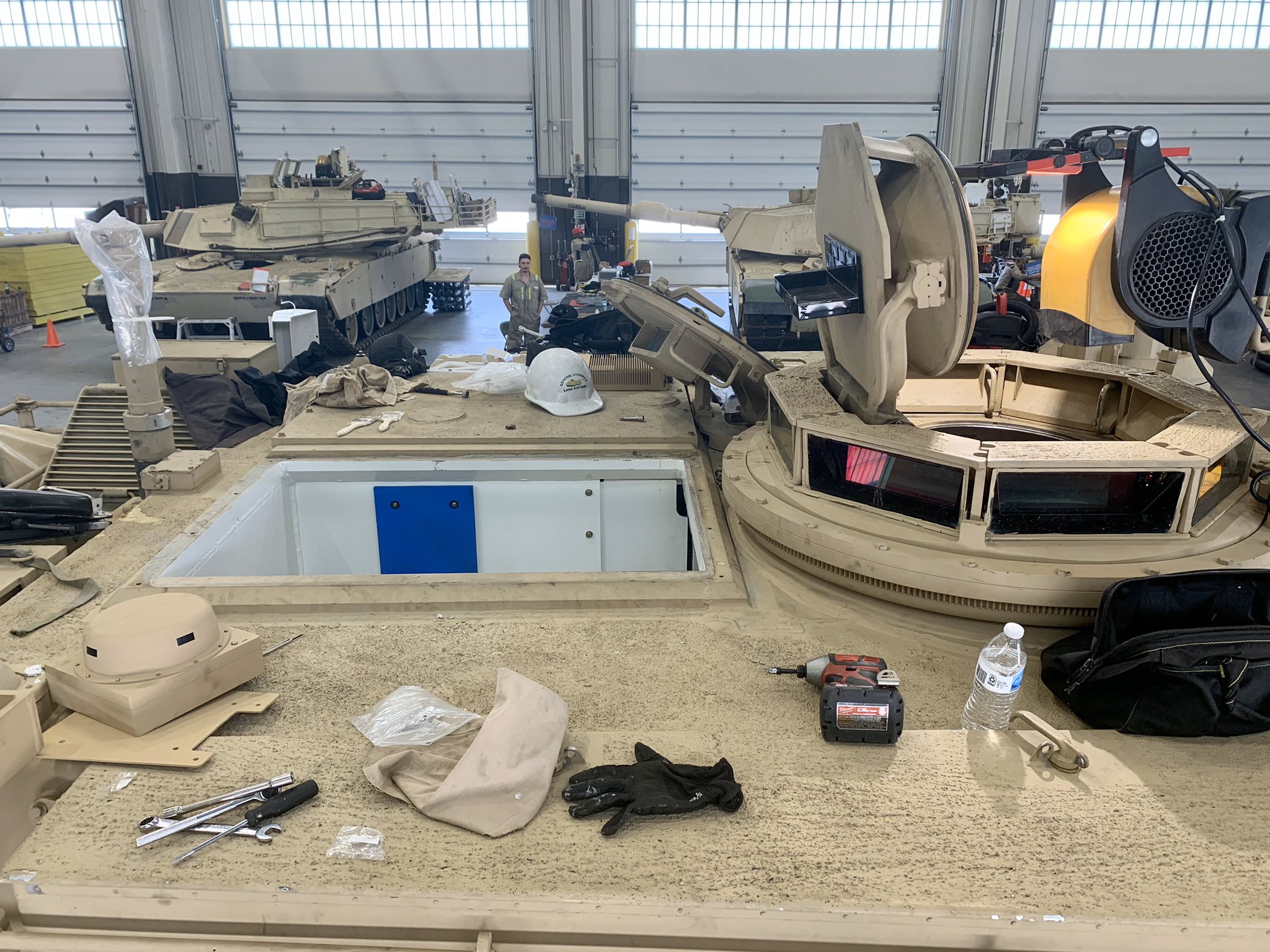

M1A2 SEPv2 во время ремонтных работ в Форт Беннинге. Башенная укладка с вышибными панелями снятия.
https://twitter.com/RedKnightHQ66/statu … 2424941579
Поделиться6352020-05-11 17:27:48
- свой человек
- Зарегистрирован: 2010-01-11
- Приглашений: 0
- Сообщений: 12513
- Уважение: [+2/-5]
- Позитив: [+0/-0]
- Провел на форуме:
3 месяца 11 дней - Последний визит:
Сегодня 07:17:47
как заряжающий достает снаряды с правой укладки?
Поделиться6362020-05-11 17:37:58
mr_tank написал(а):
как заряжающий достает снаряды с правой укладки?
Разве не командир танка ему их передаёт?
Поделиться6372020-05-11 17:56:05
mr_tank написал(а):
как заряжающий достает снаряды с правой укладки?
В бою - видимо никак.
Подразумевается, что между периодами интенсивной стрельбы командир помогает закидному перекинуть часть снарядов из боеукладки второй очереди в укладку первой очереди.
Поделиться6382020-05-11 19:15:57
- свой человек
- Зарегистрирован: 2010-11-04
- Приглашений: 0
- Сообщений: 37492
- Уважение: [+0/-0]
- Позитив: [+0/-0]
- Провел на форуме:
1 год 2 месяца - Последний визит:
Вчера 07:17:23
Комадир помогает перекладывать в расходную левую, если очень приспичит (запрешено правилами), в бою командир будет доставать.
Отредактировано Blitz. (2020-05-11 19:16:24)
Поделиться6392020-05-11 20:17:04
отрохов написал(а):
Думается, в отличии от наших Т-72/Т-90, командир с заряжающим Абрамса вдвоём и в бою вполне могут обеспечить достаточно высокую скорострельность унитарами даже из укладки второй очереди.
При этом командир отвлечется от наблюдения за полем боя.
Поделиться6402020-05-11 21:46:10
Боеприпасы позади командира перемещается на полке "инженером-Заряжающий" слева в башне. Во время паузы в бою, когда Боеприпасы для немедленного использования были израсходованы.
Отредактировано Stefan Kotsch (2020-05-12 14:14:04)
Поделиться6412020-05-12 14:00:40
Disruptor написал(а):
5950 - 3450 = 2500 кг прирост массы корпуса.
За счет чего так сильно могла вырасти масса корпуса? Понятно, что усиливали подвеску, но вряд-ли на столько. А по броне вроде как считается, что НЛД не трогали.
Поделиться6422020-05-12 23:56:34
- свой человек
- Зарегистрирован: 2010-11-04
- Приглашений: 0
- Сообщений: 37492
- Уважение: [+0/-0]
- Позитив: [+0/-0]
- Провел на форуме:
1 год 2 месяца - Последний визит:
Вчера 07:17:23
Disruptor написал(а):
Башня SEP v2 26.9
Башня просто М1А2.
Disruptor написал(а):
Зато есть косвенные и прямые свидетельства того, что меняли, которые я тут ранее неоднократно приводил. И как по мне 2 с половиной тонны прироста в массе и есть одно из свидетельств.
Их как не было, так и нет-что не исключает усиления, но пока его ни как не видно. До М1А2 точно не меняли, шведы со своими тестами потверждают.
Disruptor написал(а):
Согласитесь, что это было КРАЙНЕЕ СТРАННО
Шасси не резиновое, уже титан ставят. Хороший пример Лео-2А6 немецкие и голландские, где не усиливали лоб, для економии средств и ресурса.
MLC не значит точный вес машины, наоборот-всегда указывается с запасом по сравнению с реальным весом машины, и судить по нему можно только с расчетом +/- лапоть. Камрад tankoff заносил хорошую информацию по етому вопросу. Заодно, у М1А1С MLC 81, когда без обвесов танк весит 73.51 тон.
+
Поделиться6432020-05-13 00:58:15
- свой человек
- Зарегистрирован: 2010-11-04
- Приглашений: 0
- Сообщений: 37492
- Уважение: [+0/-0]
- Позитив: [+0/-0]
- Провел на форуме:
1 год 2 месяца - Последний визит:
Вчера 07:17:23
Каргокульт написал(а):
А что и как можно усилить в корпусе? Ни на влд ни на нлд ничего не наварить, только поменять начинку пакета в нлд, а его габарит ограничен. Вроде как раз за швом на влд идет последняя плита и ноги мехвода.
Сменить пакет на более стойкий, т.е. тяжолый. Еще как вариант-усиление ПМЗ, защита бортов, но они расматриваются в случае М1, идут отдельным комплектом.
Поделиться6442020-05-13 15:12:05
Какие забавные теории выстраиваются из-за непонимания, что именно означает магическая циферка "70" в кружочке, и от какой именно машины шильдик на фото. Т.е. для начала надо понять, что "70"- класс нагрузки, коих всего на данный момент принято 15 или 16, и помимо собственно массы он отражает габариты и динамические нагрузки при движении. Потом надо немножко задуматься, в каком году сделано фото шильдика, и все замечательные теории рассыпятся в прах.
Поделиться6452020-05-13 15:51:28
Disruptor написал(а):

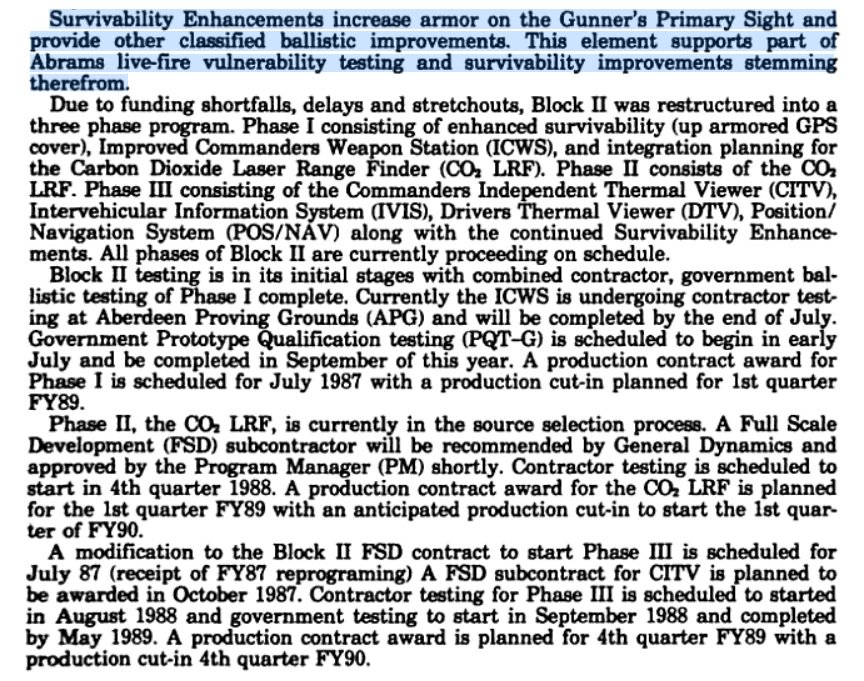

Немного пруфов на изменение массы корпуса начиная с M1A1 до SepV2
А какого года фото танка с КОЭП не известно, случайно?
Поделиться6462020-05-13 17:11:59
Disruptor написал(а):
Разберитесь в массах танков и сравните с MLC, а потом рассказывайте.
Что такое MLC- определяется нормативными документами, а конкретно- STANAG 2021(нынче в 8й редакции), который четко оговаривает 16 классов: 4, 8, 12, 16, 20, 24, 30, 40, 50, 60, 70, 80, 90, 100, 120, 150. Всё промежуточные значения- это, по сути, местечковое творчество. При чем при равной массе, например, MLC для колесной и гусеничной техники разный, а при транспортировке грузов- не суммируется.
Уж извините, что гениальные теории бьются о чугуниевую жопу военно-инженерного дела. Это так сказать, еще не касаясь того, что боевая масcа М1А2 SEPv.2 выше 70 коротких тонн.
Отредактировано Мамай (2020-05-13 17:25:10)
Поделиться6472020-05-13 18:02:14
- свой человек
- Зарегистрирован: 2010-11-04
- Приглашений: 0
- Сообщений: 37492
- Уважение: [+0/-0]
- Позитив: [+0/-0]
- Провел на форуме:
1 год 2 месяца - Последний визит:
Вчера 07:17:23
Disruptor написал(а):
По серийнику ибо машина без урана. Типа около музейный экспонат.

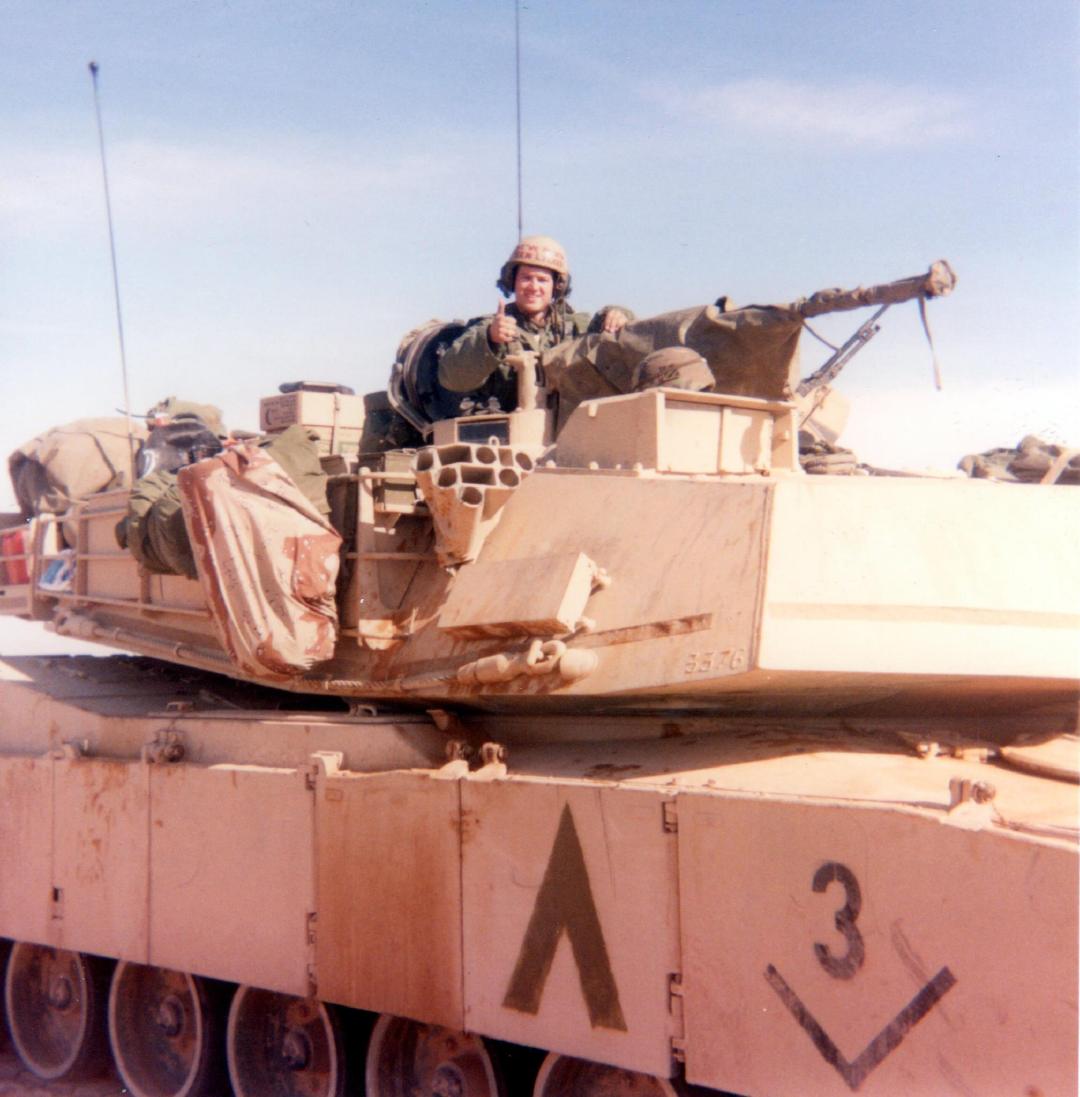

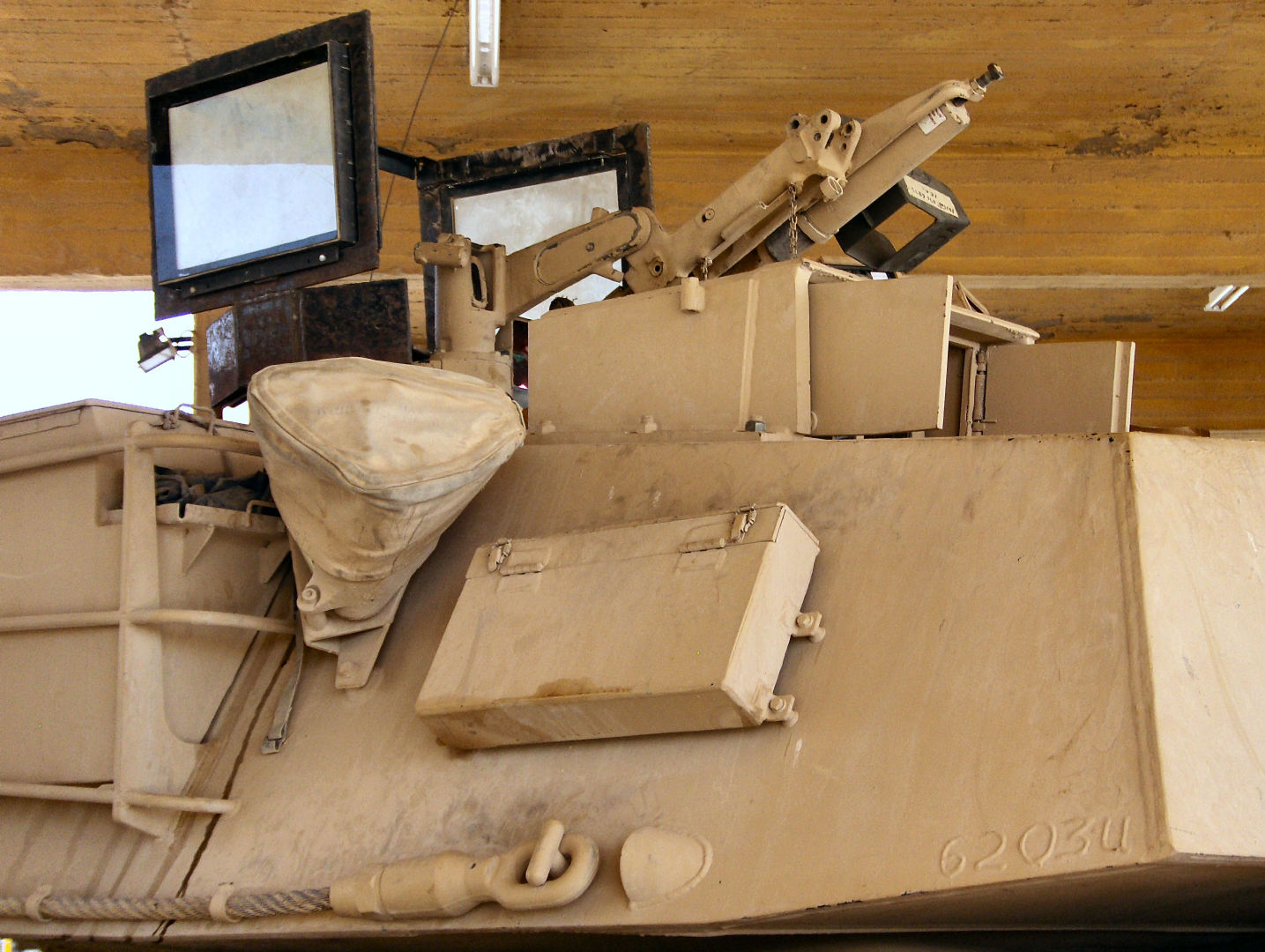

Как раз на фото М1А1НА (был по крайне мере до музея), характерное боковое усиление бронировки прицела видно.
+
М1А1
М1А1НА
Отредактировано Blitz. (2020-05-13 18:03:12)
Поделиться6482020-05-14 02:46:35
- свой человек
- Зарегистрирован: 2010-11-04
- Приглашений: 0
- Сообщений: 37492
- Уважение: [+0/-0]
- Позитив: [+0/-0]
- Провел на форуме:
1 год 2 месяца - Последний визит:
Вчера 07:17:23
В продолжение, фото ACV-30
Поделиться6492020-05-14 21:14:22
leet написал(а):
А какого года фото танка с КОЭП не известно, случайно?

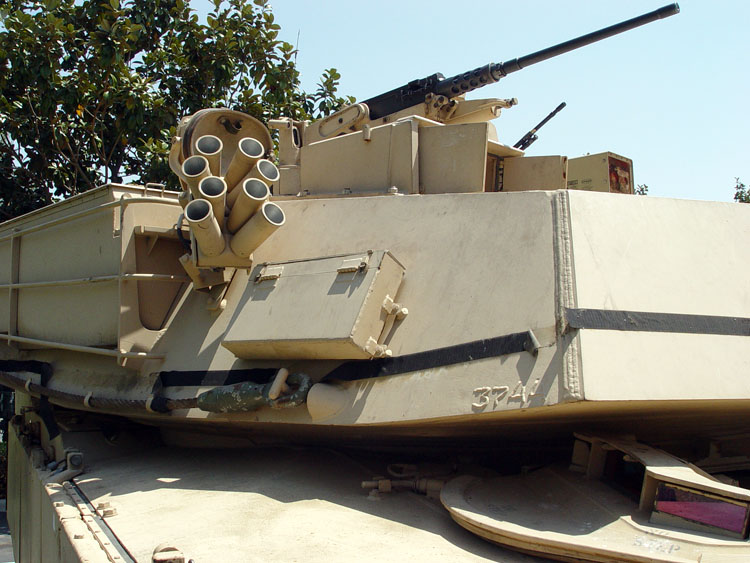

2005 г. - http://svsm.org/gallery/m1a1abramsjh2/DSC08913

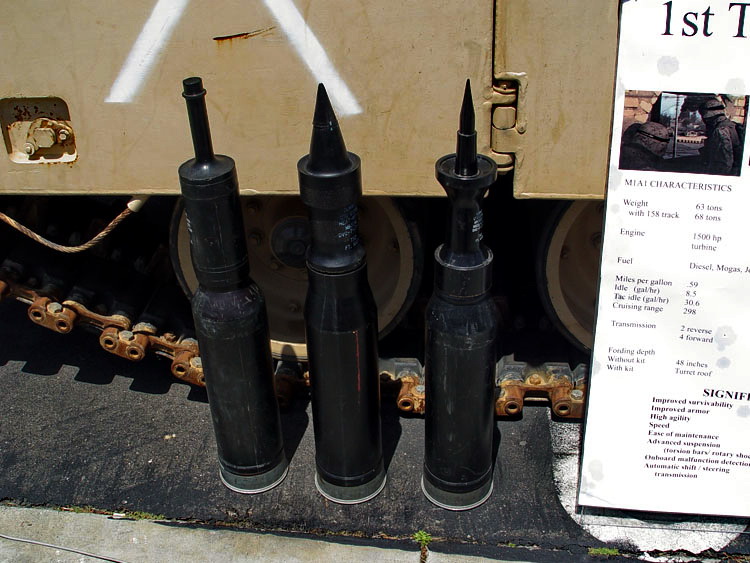

Плакат к этому танку со странными? цифрами веса.

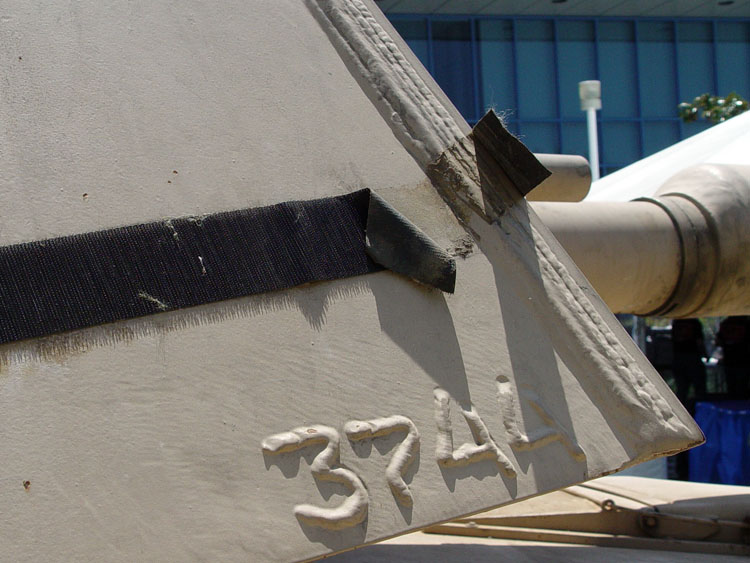

Серийный номер.
Поделиться6502020-05-14 21:29:34
- свой человек
- Зарегистрирован: 2010-11-04
- Приглашений: 0
- Сообщений: 37492
- Уважение: [+0/-0]
- Позитив: [+0/-0]
- Провел на форуме:
1 год 2 месяца - Последний визит:
Вчера 07:17:23
Бронировка как у НА, но у серийника U нет, видимо машина в дальнейшем прошла модернизацию без смены серийника
. КМК MLC 68, а не 63
Поделиться6512020-05-14 21:53:47
Blitz. написал(а):
КМК MLC 68, а не 63
Поделиться6522020-05-14 23:10:40
- свой человек
- Зарегистрирован: 2009-12-12
- Приглашений: 0
- Сообщений: 4991
- Уважение: [+0/-0]
- Позитив: [+0/-0]
- Пол: Мужской
- Возраст: 42 [1982-11-15]
- Провел на форуме:
4 месяца 20 дней - Последний визит:
2020-05-26 22:55:09

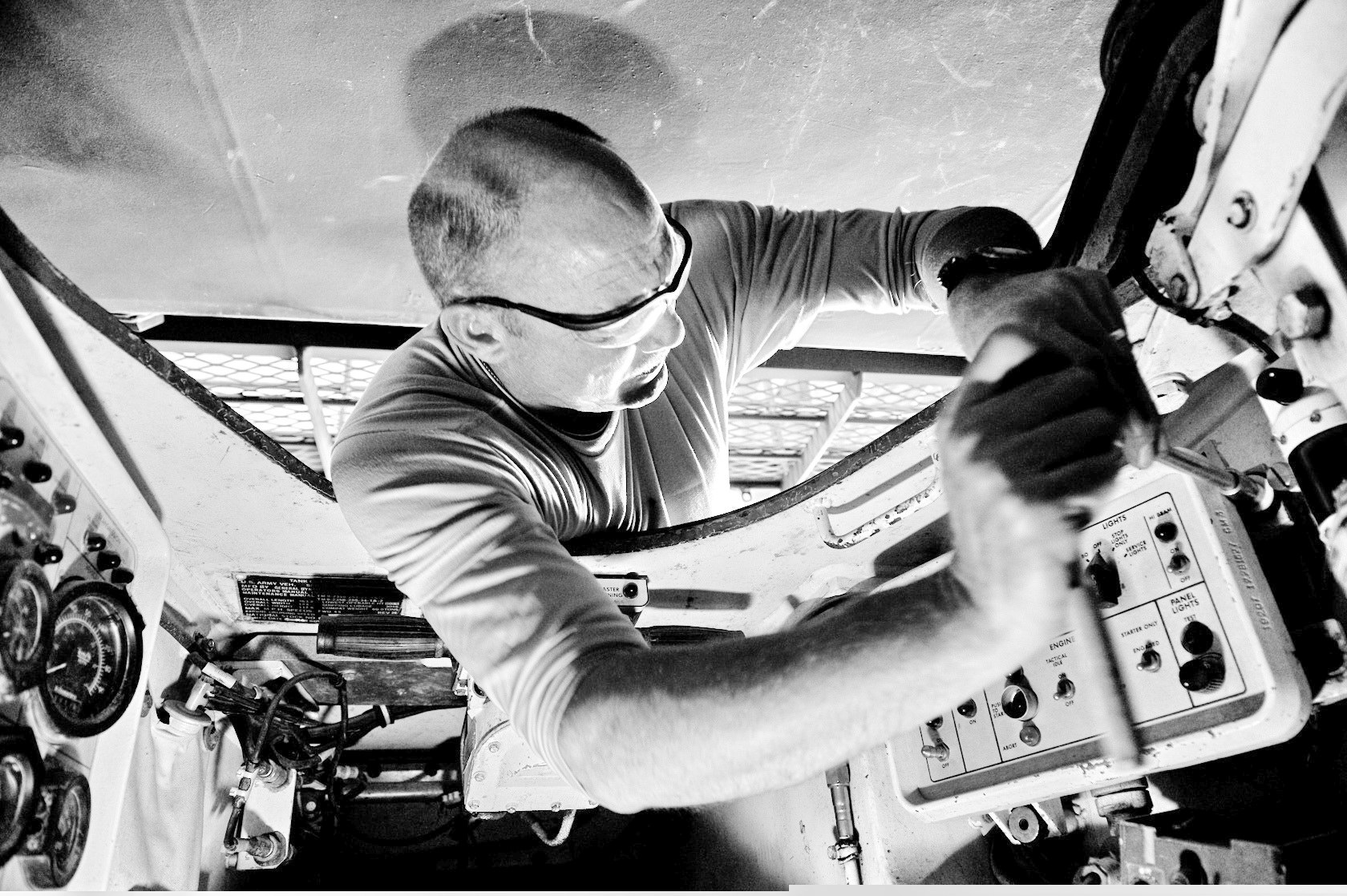

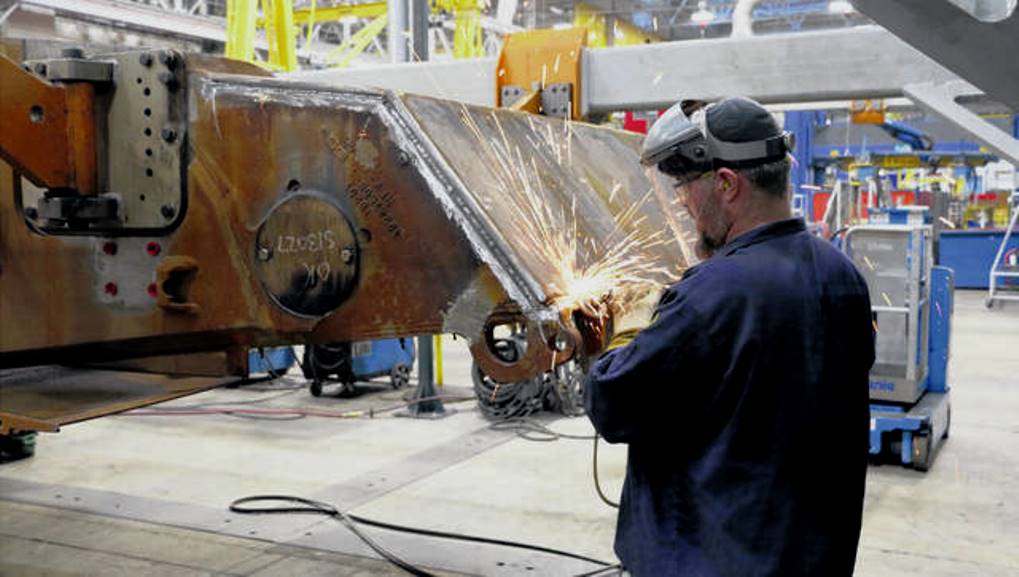

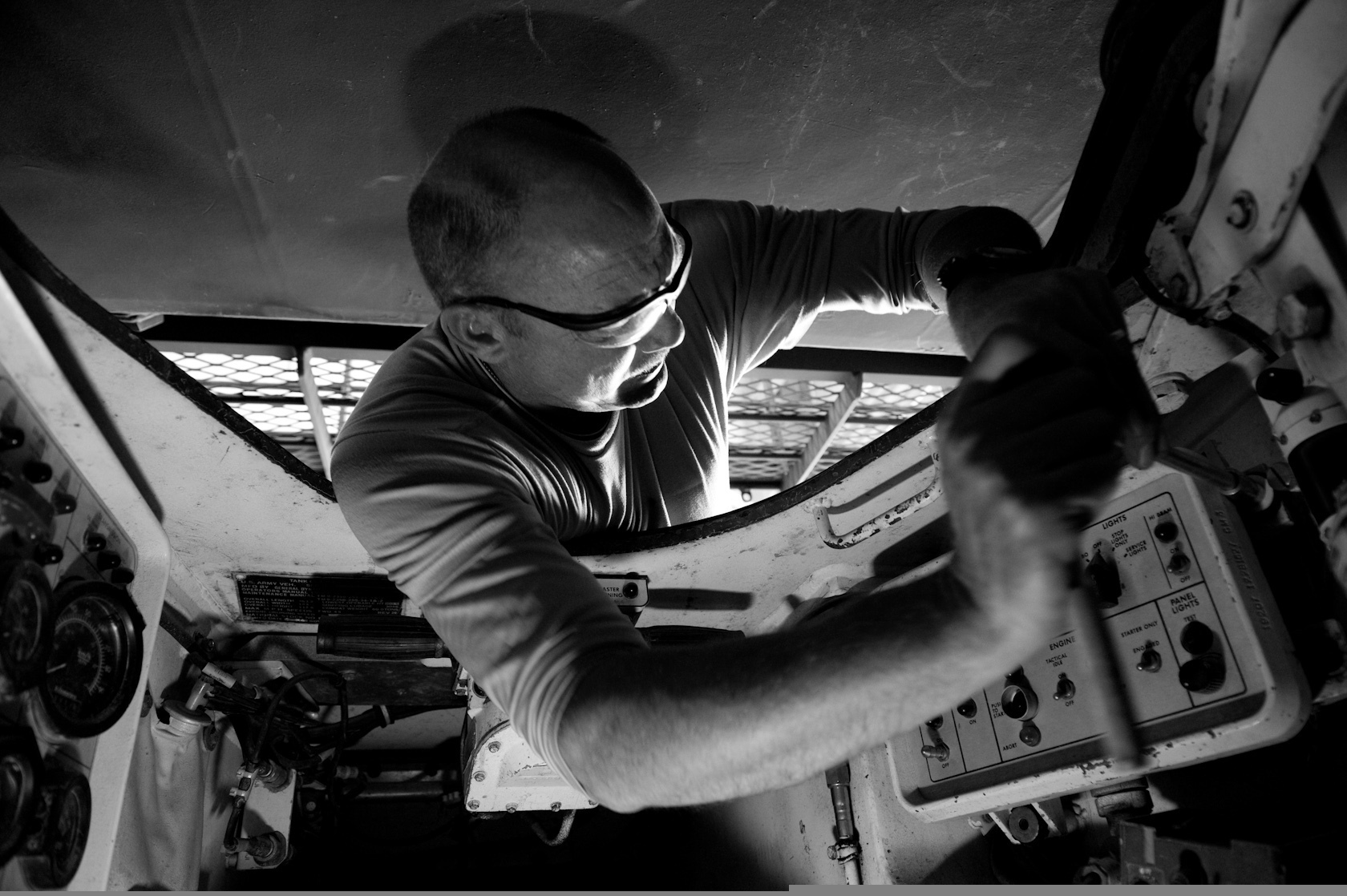

Интересный момент - слесарь явно обработывает сварочный шов, может и в правду меняли пакет в корпусе?
Поделиться6532020-05-14 23:16:31
- свой человек
- Зарегистрирован: 2010-11-04
- Приглашений: 0
- Сообщений: 37492
- Уважение: [+0/-0]
- Позитив: [+0/-0]
- Провел на форуме:
1 год 2 месяца - Последний визит:
Вчера 07:17:23
Действительно странная MLC, может от IPM1 взяли, у него как раз 55,34 тонн, 61 тона.
Поделиться6542020-05-15 23:01:55
- свой человек
- Зарегистрирован: 2010-11-04
- Приглашений: 0
- Сообщений: 37492
- Уважение: [+0/-0]
- Позитив: [+0/-0]
- Провел на форуме:
1 год 2 месяца - Последний визит:
Вчера 07:17:23
Disruptor написал(а):
+ были обычные M1A1 с доп бронировкой прицела

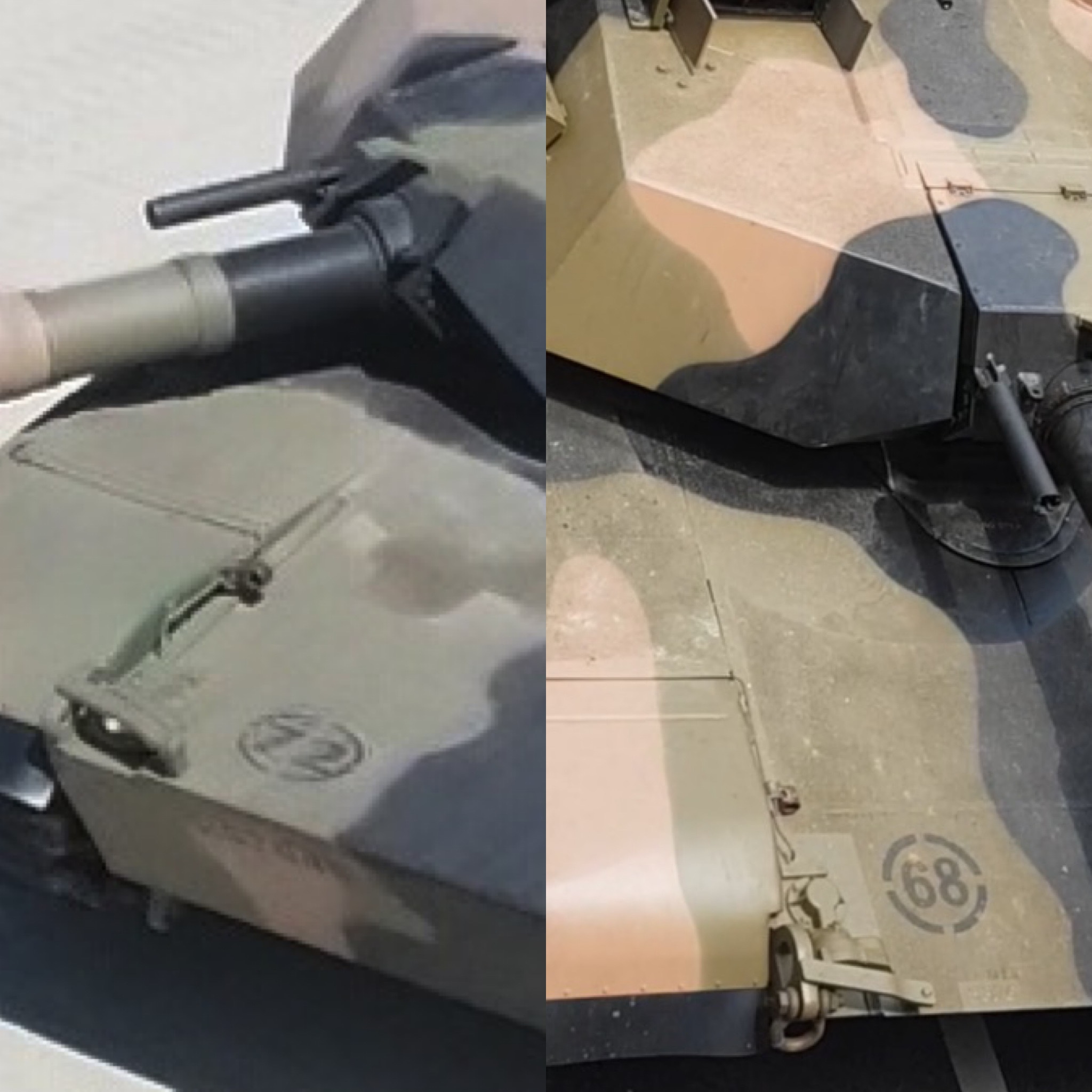

КМК ето М1А1 которые получили ОУ, как например М1 на которые новые пакеты наполнителя ставили в Саудовской Аравии перед ПВЗ. MLC 63 судя по всему таки просто М1А1.
У М1А1НА MLC 68, при полной массе в 58,97 тонн, у австралийских М1А1SA так же было по началу
Отредактировано Blitz. (2020-05-15 23:20:38)
Поделиться6552020-05-15 23:53:58

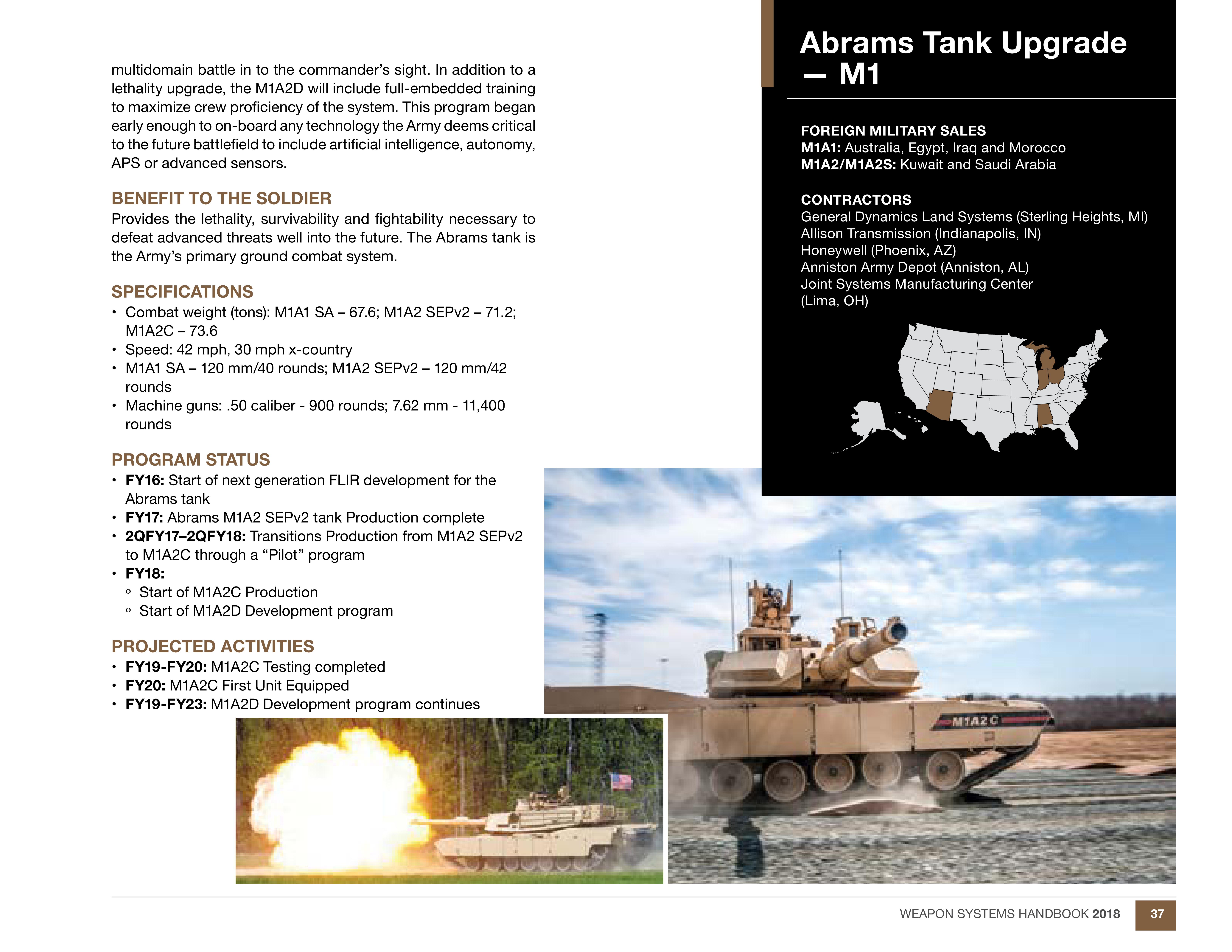

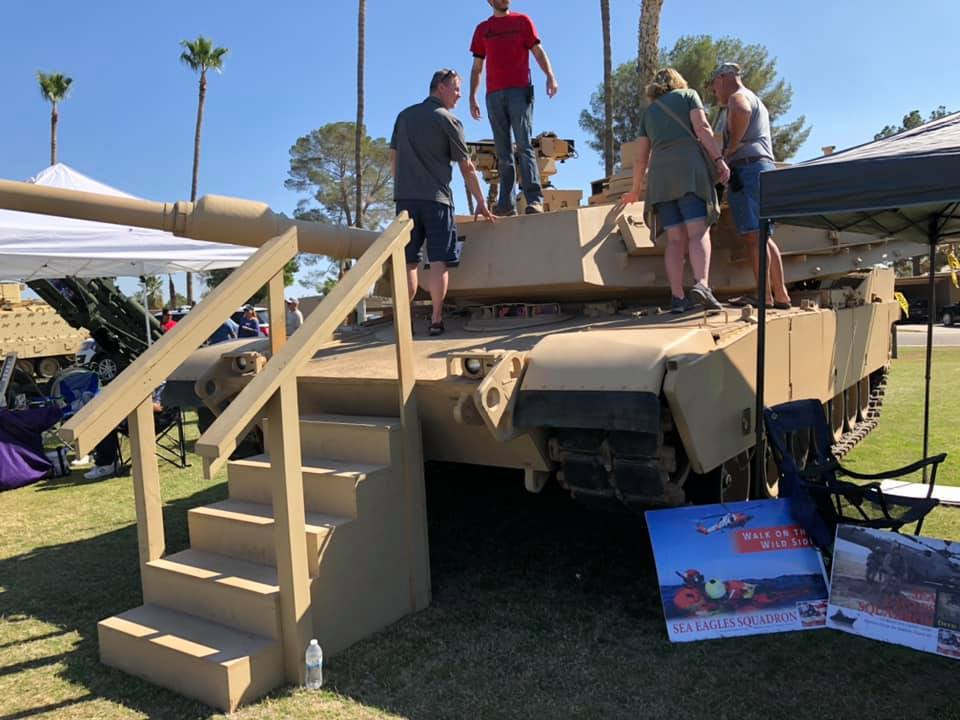

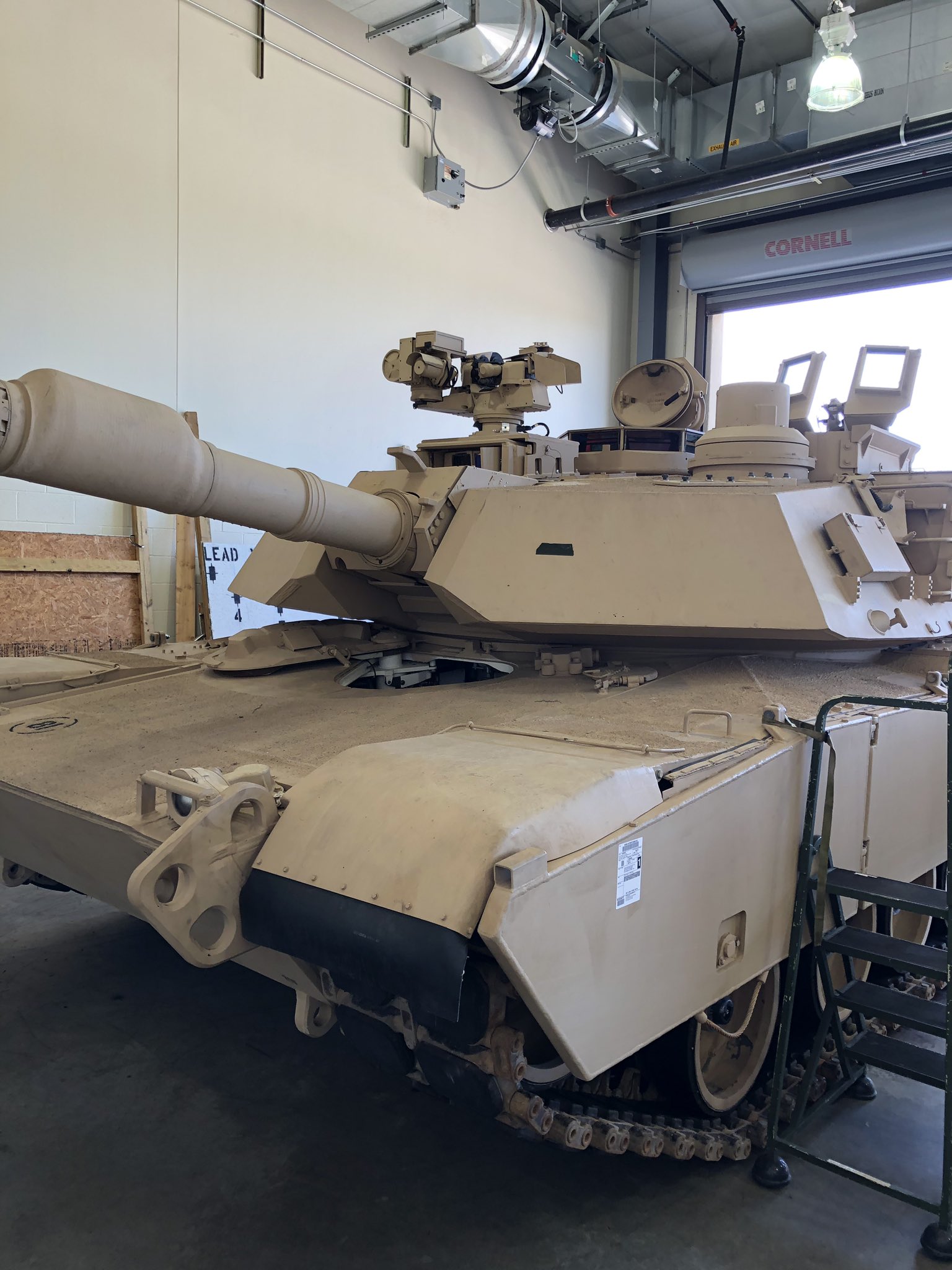

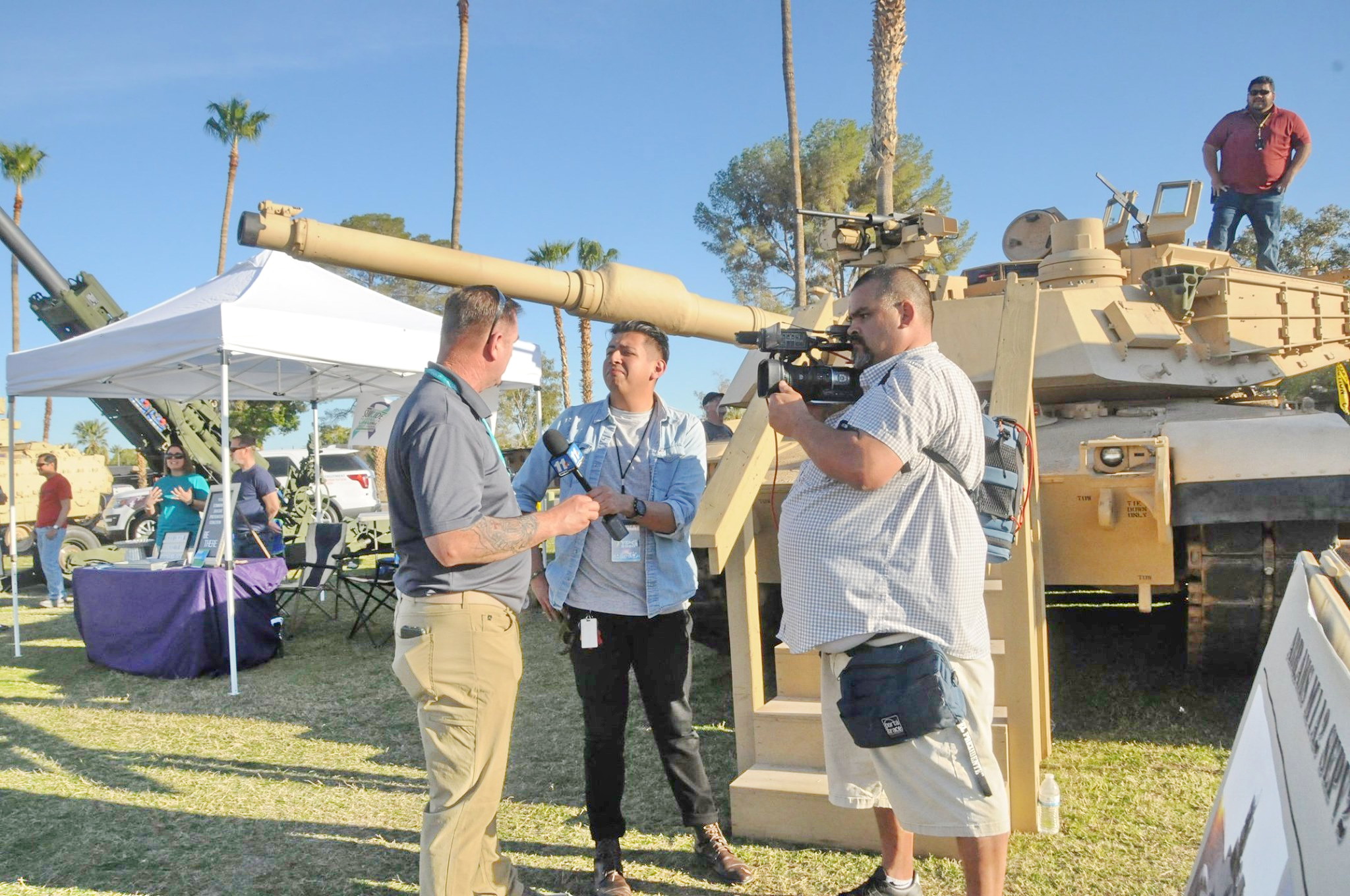

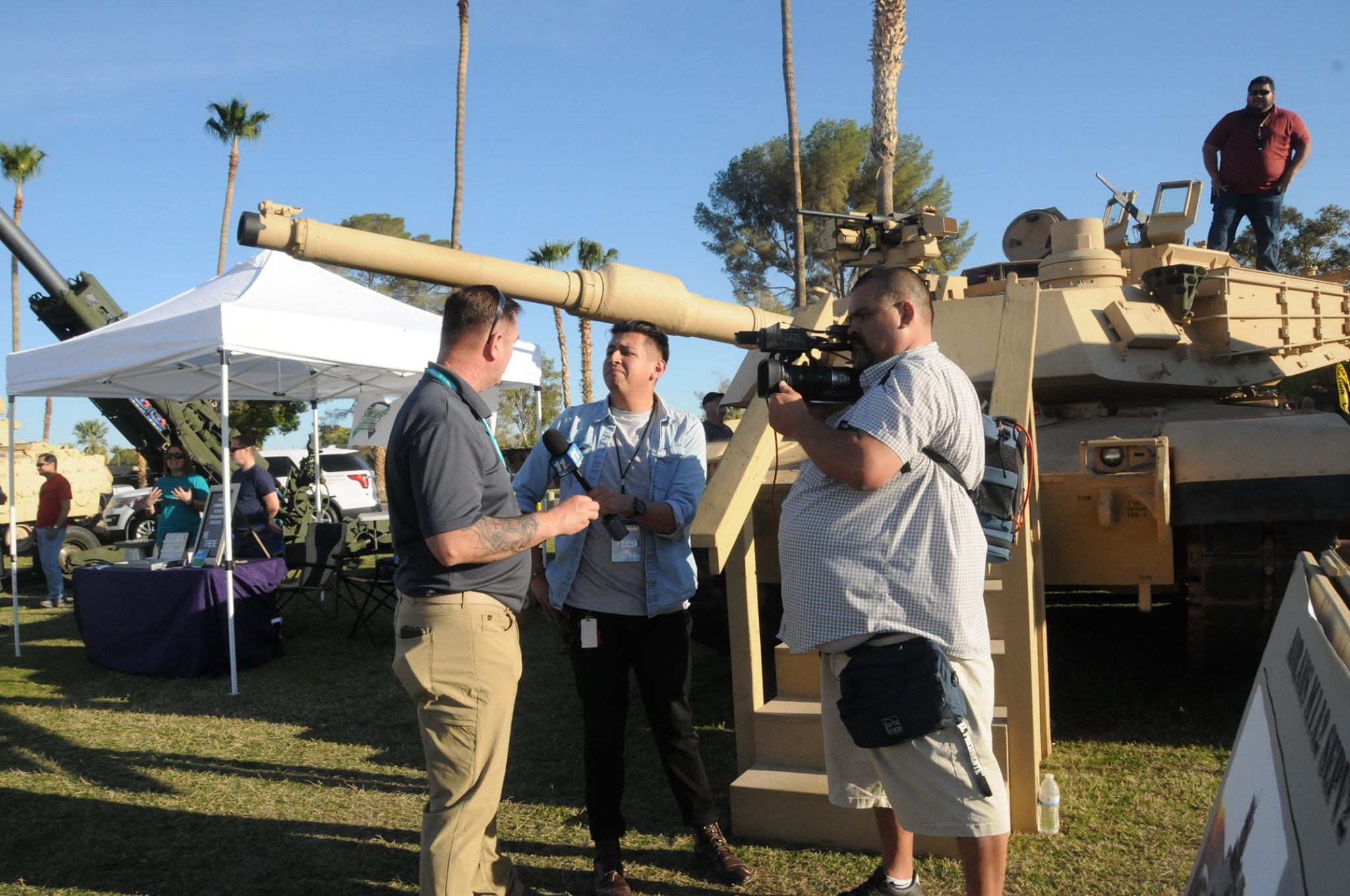

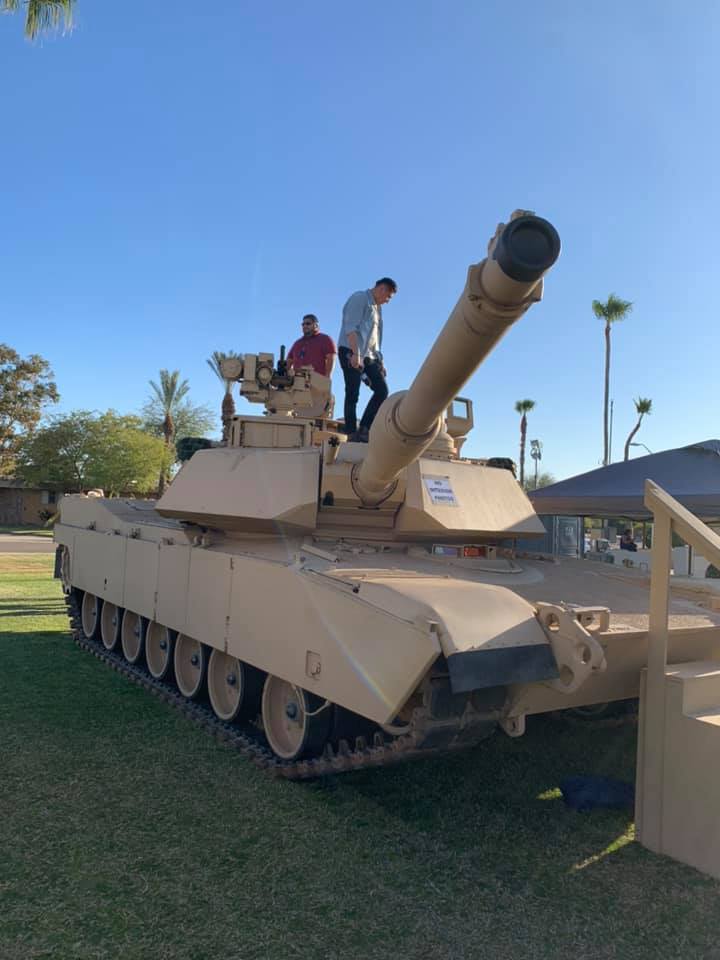

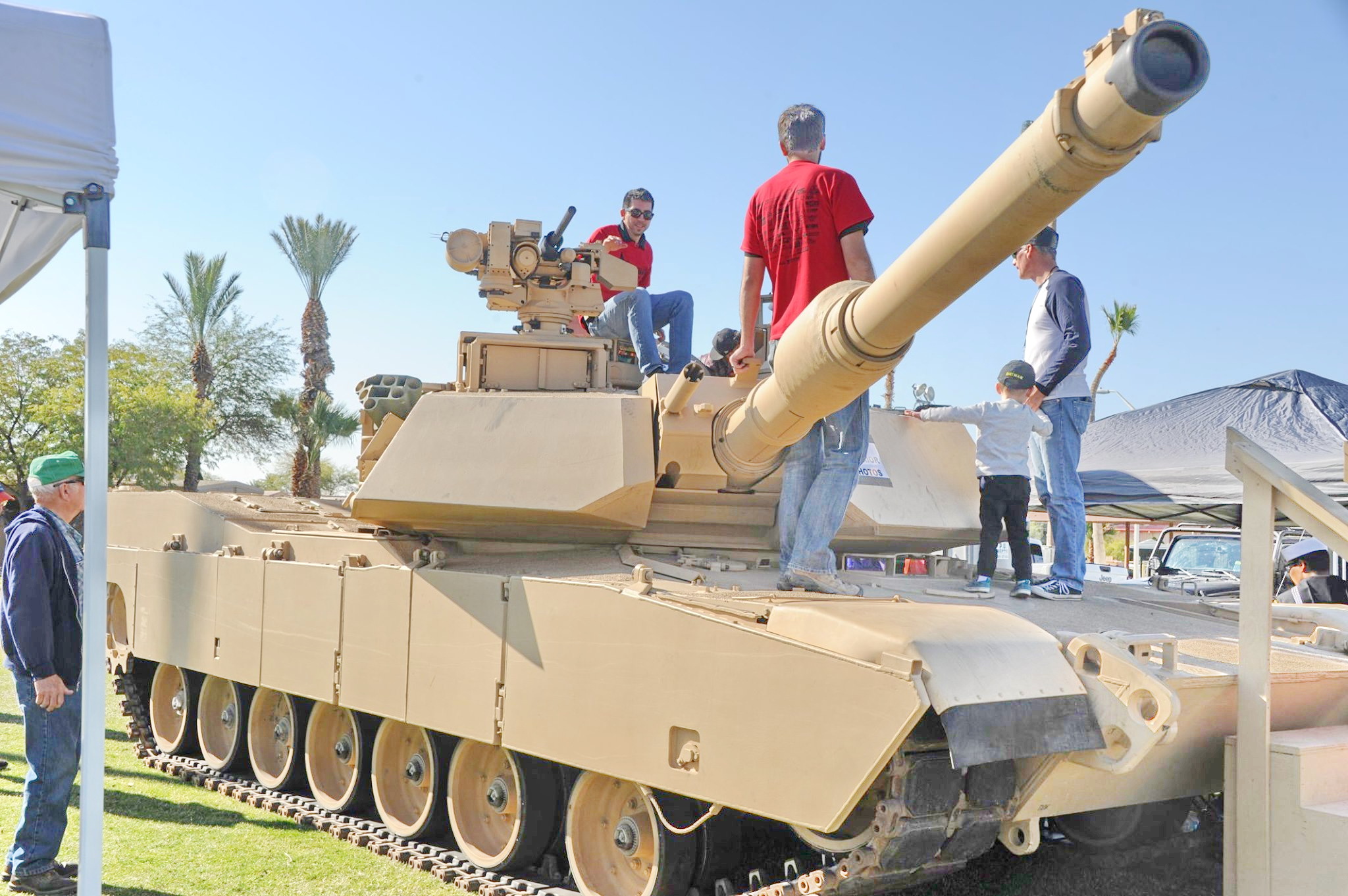

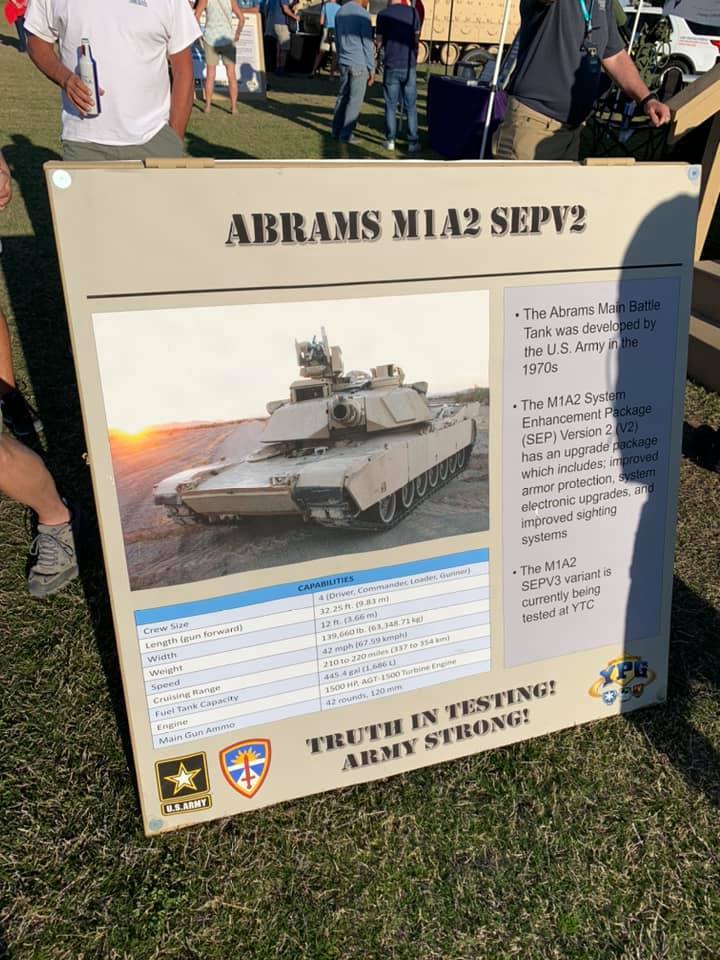

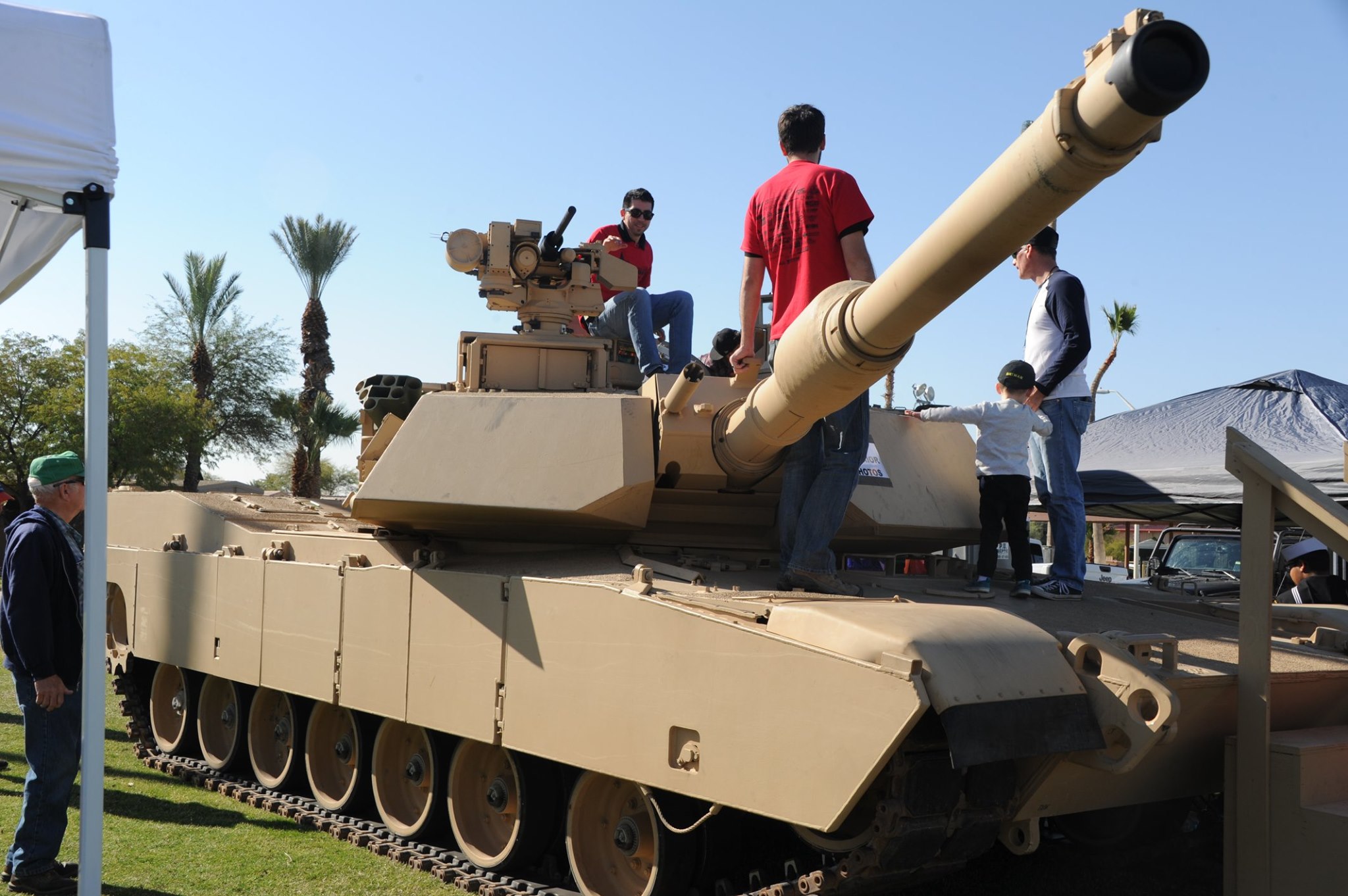

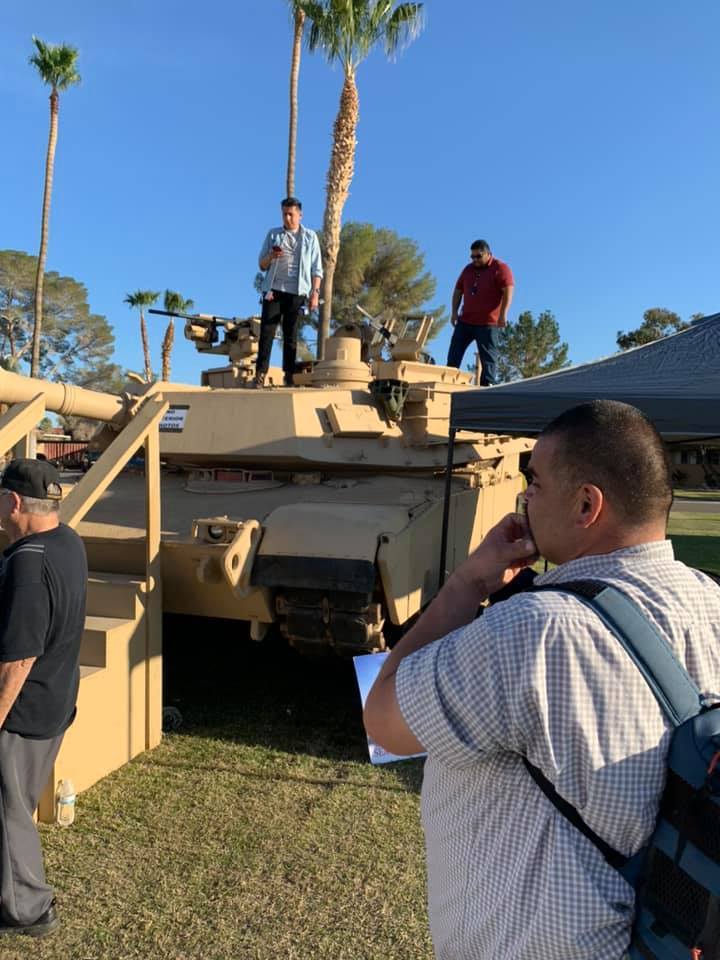

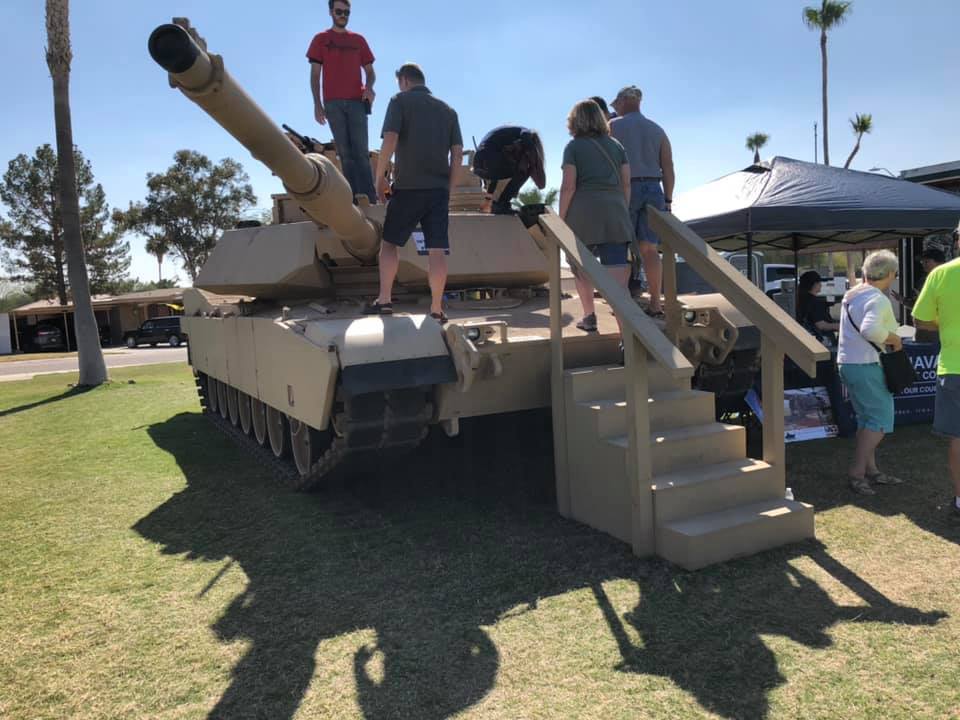

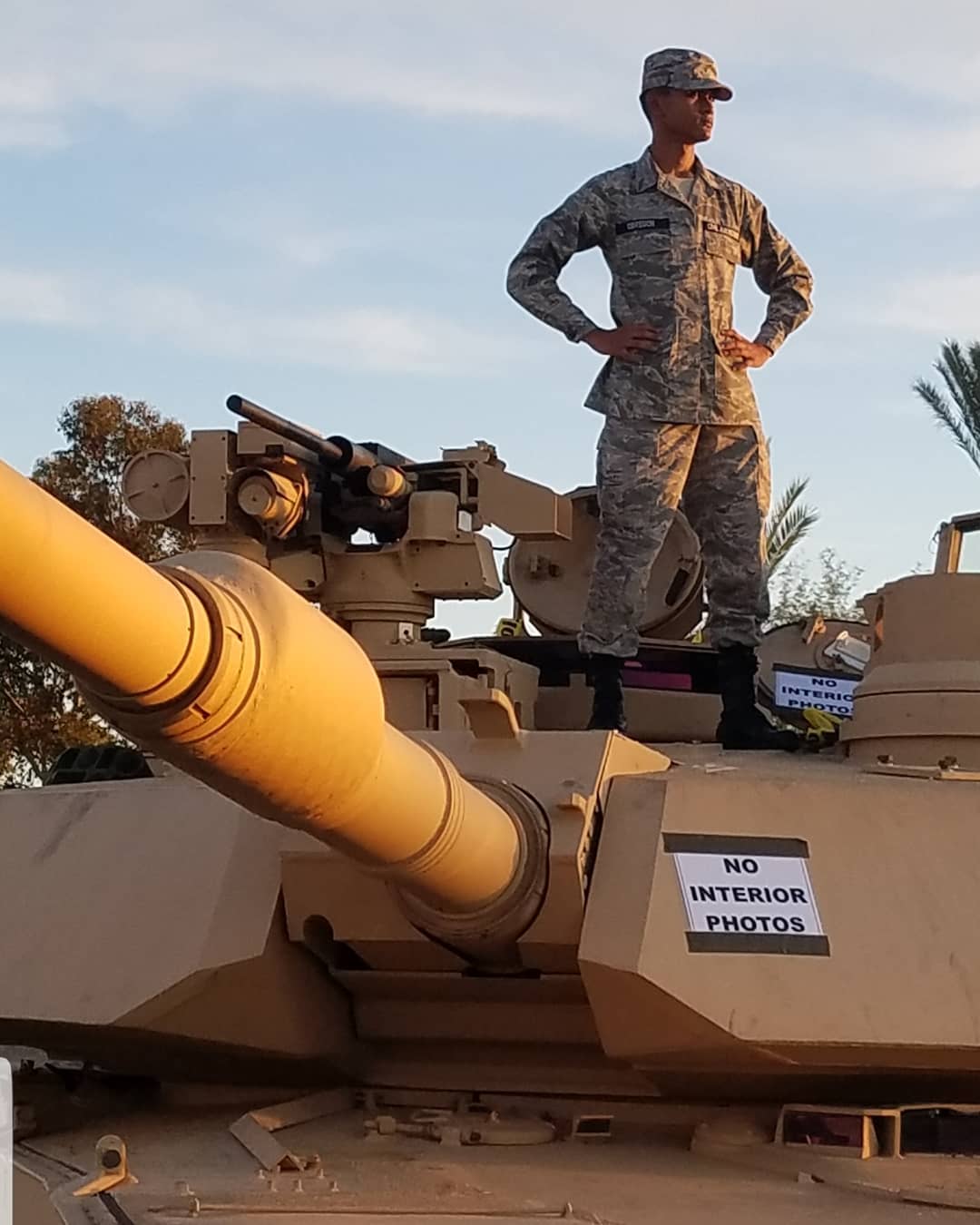

M1A2 SEPv.3 15.02.2020 г. на дне открытых дверей на полигоне Yuma Proving Ground, с плакатом от M1A2 SEPv.2. Отсюда, отсюда и отсюда.
Светлее
M1 или IPM1, от Wiedzmin-а. Кликабельно.
Светлее

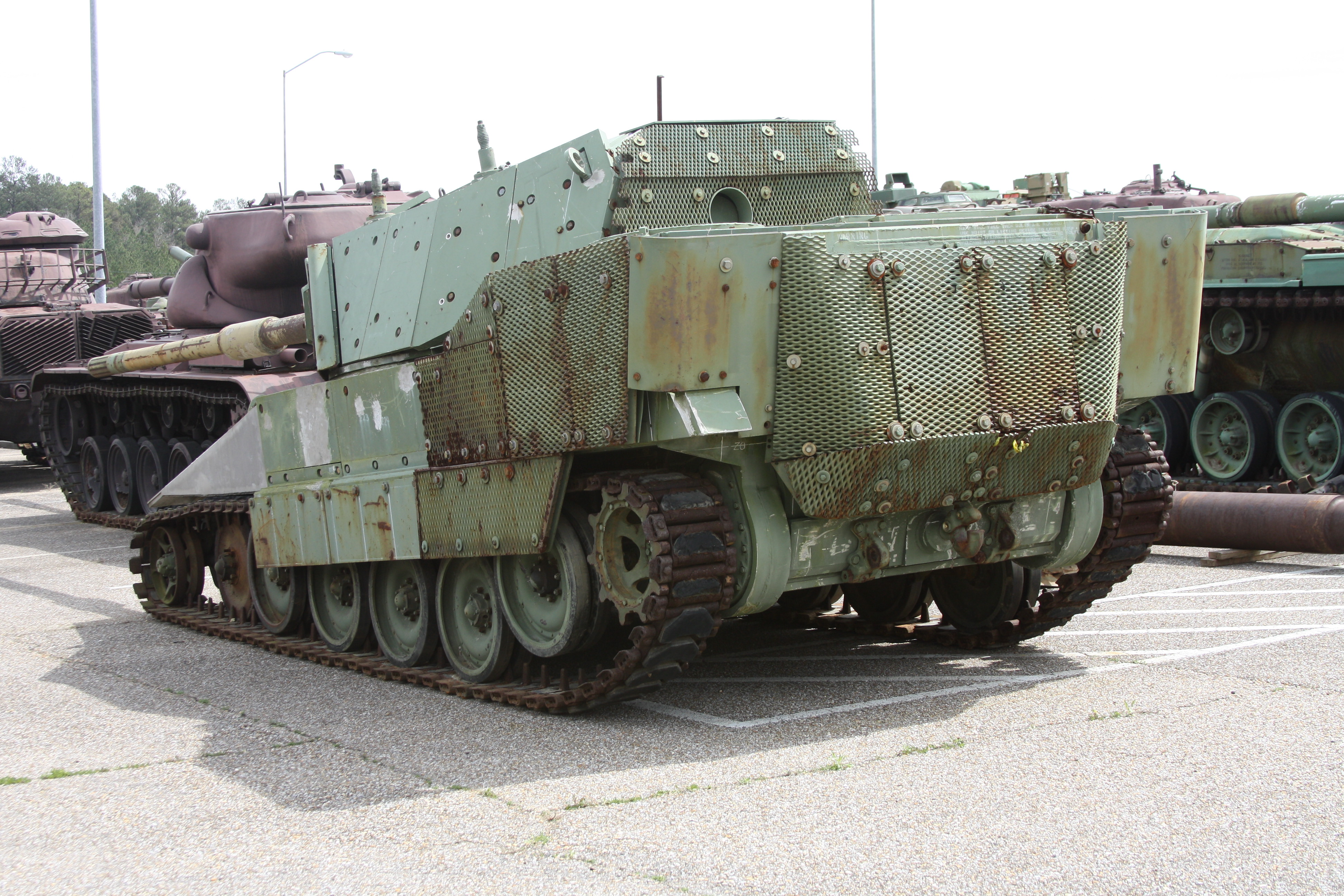

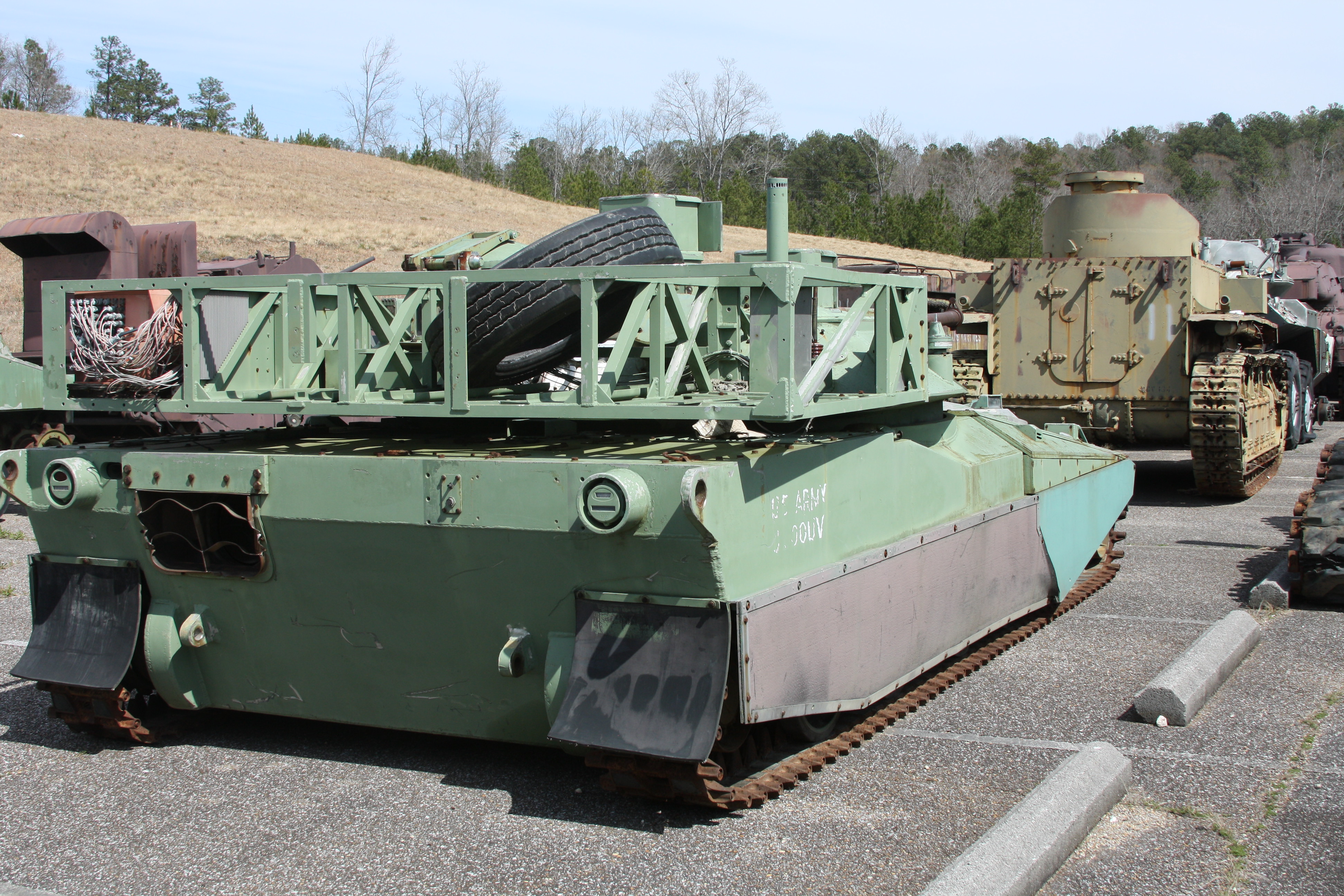

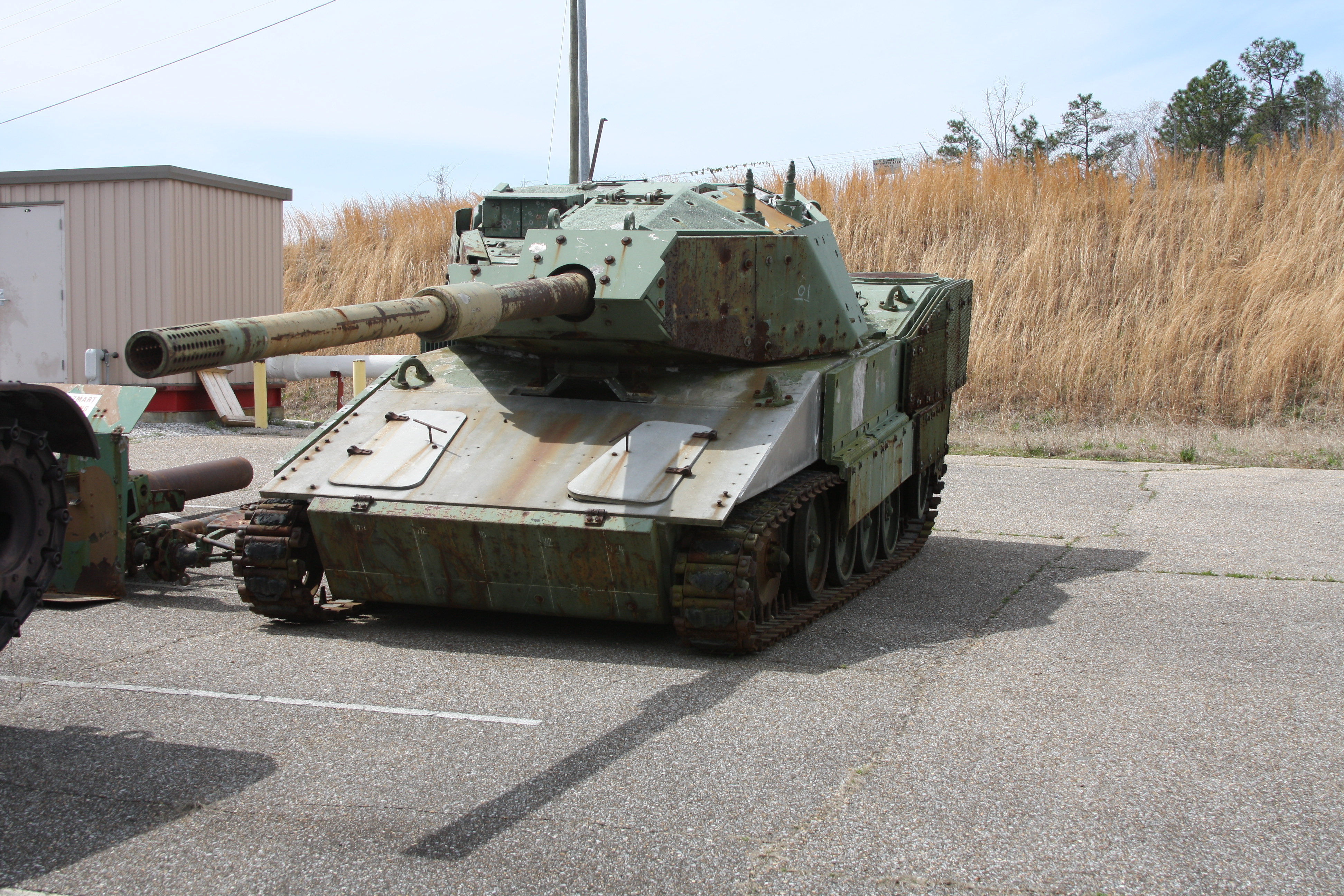

В продолжение. По ссылке фото легкого танка XM-8 в музее Абердинского полигона, взятые отсюда.
Этот же образец в арсенале Anniston Army Depot, взято здесь, не позже 2011 года.
Все фото ниже (и еще 11) архивом. Большие фото.

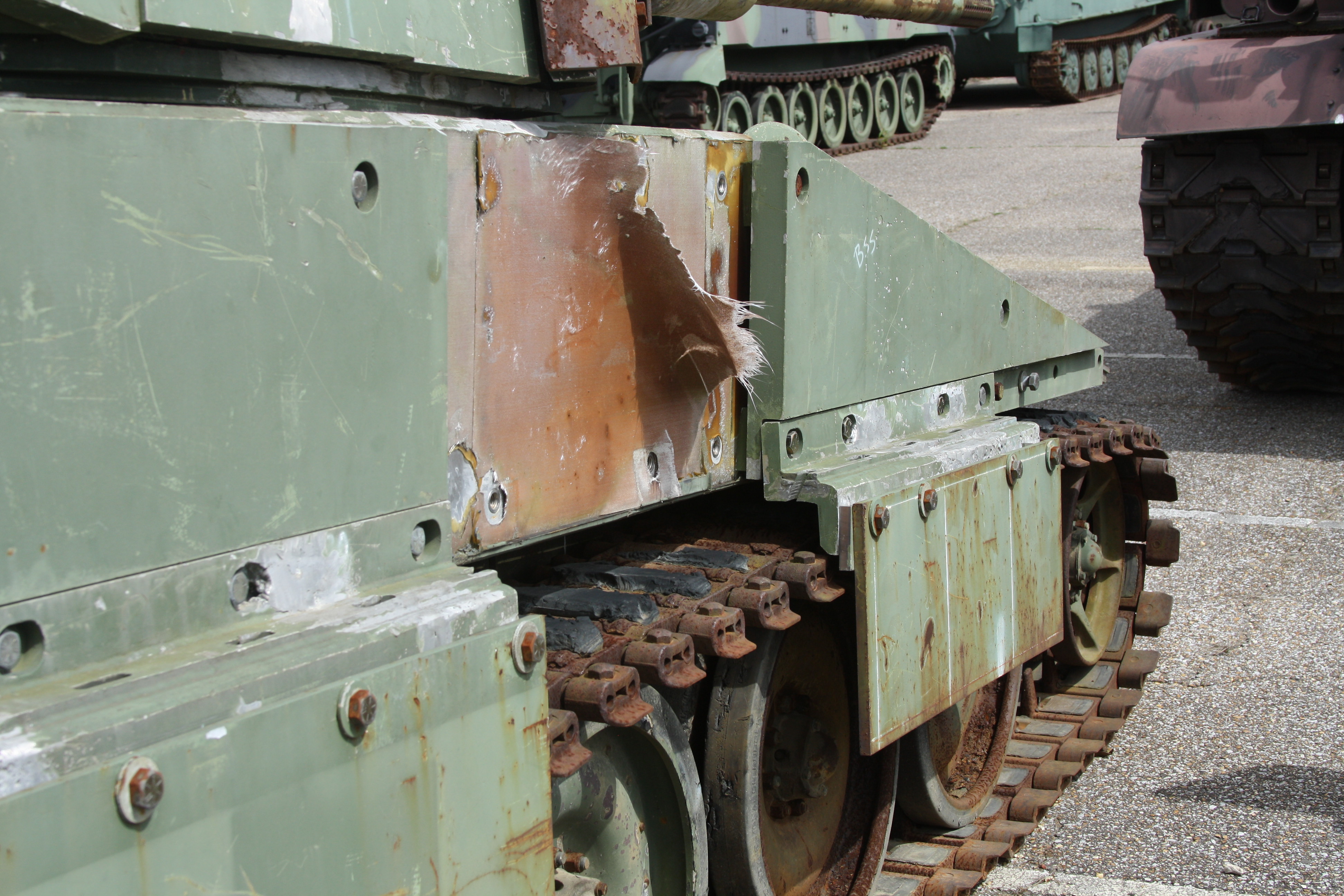

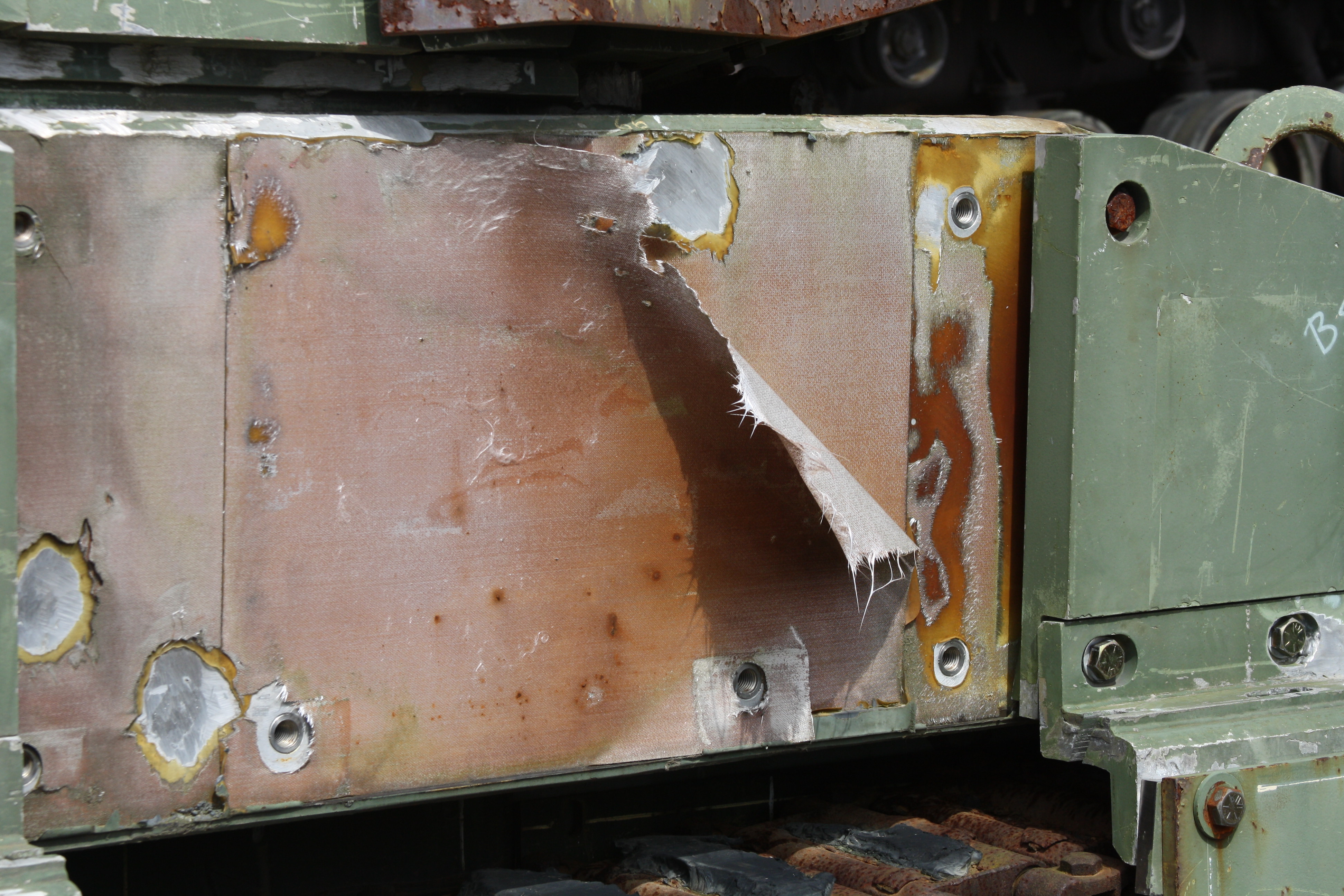

Стрелянная керамическая? панель.
Поделиться6562020-05-16 01:30:09
- свой человек
- Зарегистрирован: 2010-11-04
- Приглашений: 0
- Сообщений: 37492
- Уважение: [+0/-0]
- Позитив: [+0/-0]
- Провел на форуме:
1 год 2 месяца - Последний визит:
Вчера 07:17:23
tankoff написал(а):
с плакатом от M1A2 SEPv.2
63,349 тонн, станно выглядит на фоне массы М1А2 в 63,1 тонны, разница всего в 249 кг, как-то очень мало.
Поделиться6572020-05-16 21:52:24
- свой человек
- Зарегистрирован: 2010-11-04
- Приглашений: 0
- Сообщений: 37492
- Уважение: [+0/-0]
- Позитив: [+0/-0]
- Провел на форуме:
1 год 2 месяца - Последний визит:
Вчера 07:17:23
Просто М1А2, М1А2SepV2 64,58 тонн, не сразу вспомнил за ети данные.
Указанная масса на плакате еще странее смотрится, может не полностю укомплектованый танк указан .
Поделиться6582020-05-18 01:28:02
- свой человек
- Зарегистрирован: 2010-11-04
- Приглашений: 0
- Сообщений: 37492
- Уважение: [+0/-0]
- Позитив: [+0/-0]
- Провел на форуме:
1 год 2 месяца - Последний визит:
Вчера 07:17:23
М1А1 больший по массе чем М1А2 SEP v1, вызывает больше вопросов
.
Отредактировано Blitz. (2020-05-18 01:28:11)
Поделиться6592020-05-18 16:51:41
Самый массовый танк союзников
http://armor.kiev.ua/Tanks/WWII/Sherman/mk20185/
Поделиться6602020-05-24 23:07:56

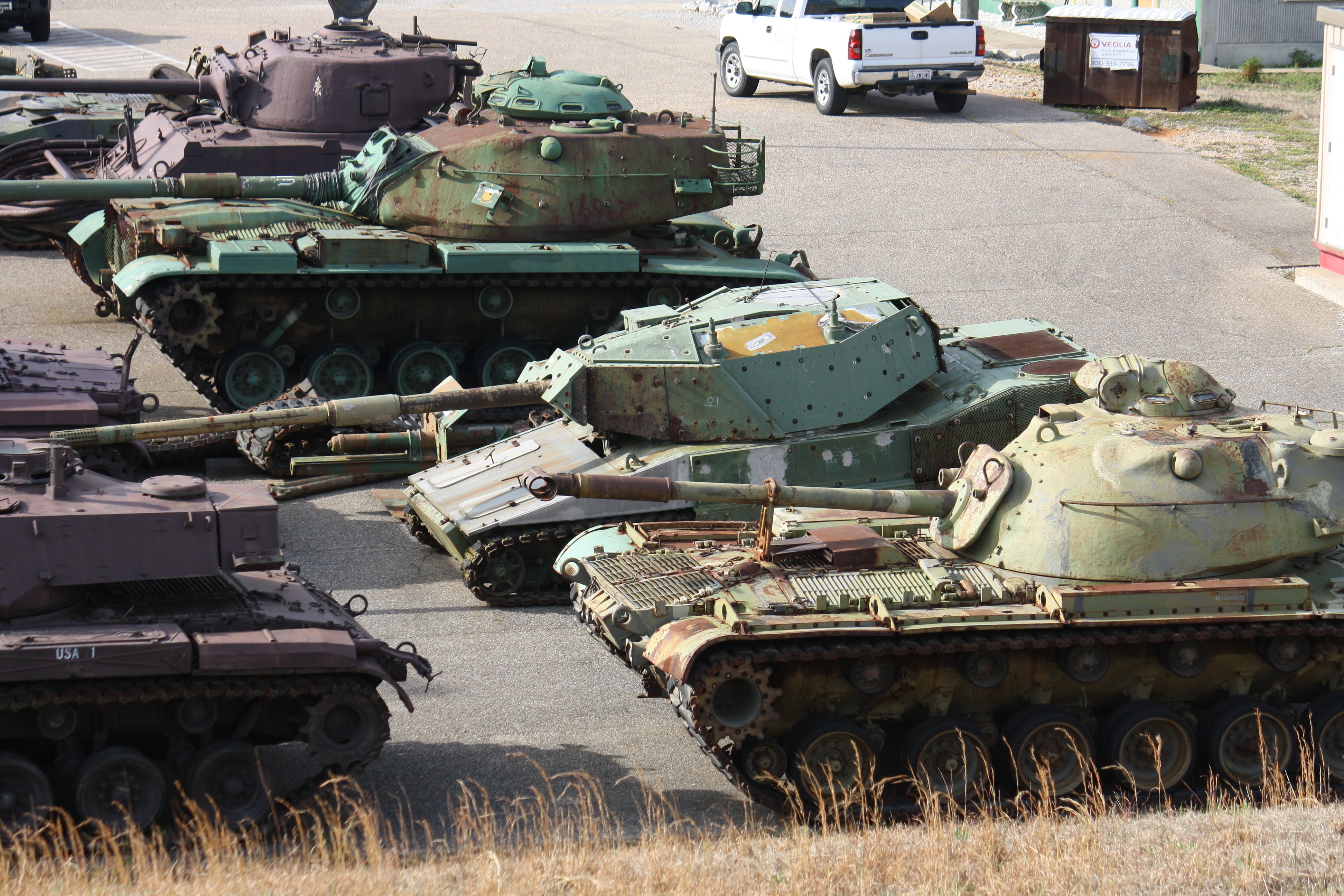

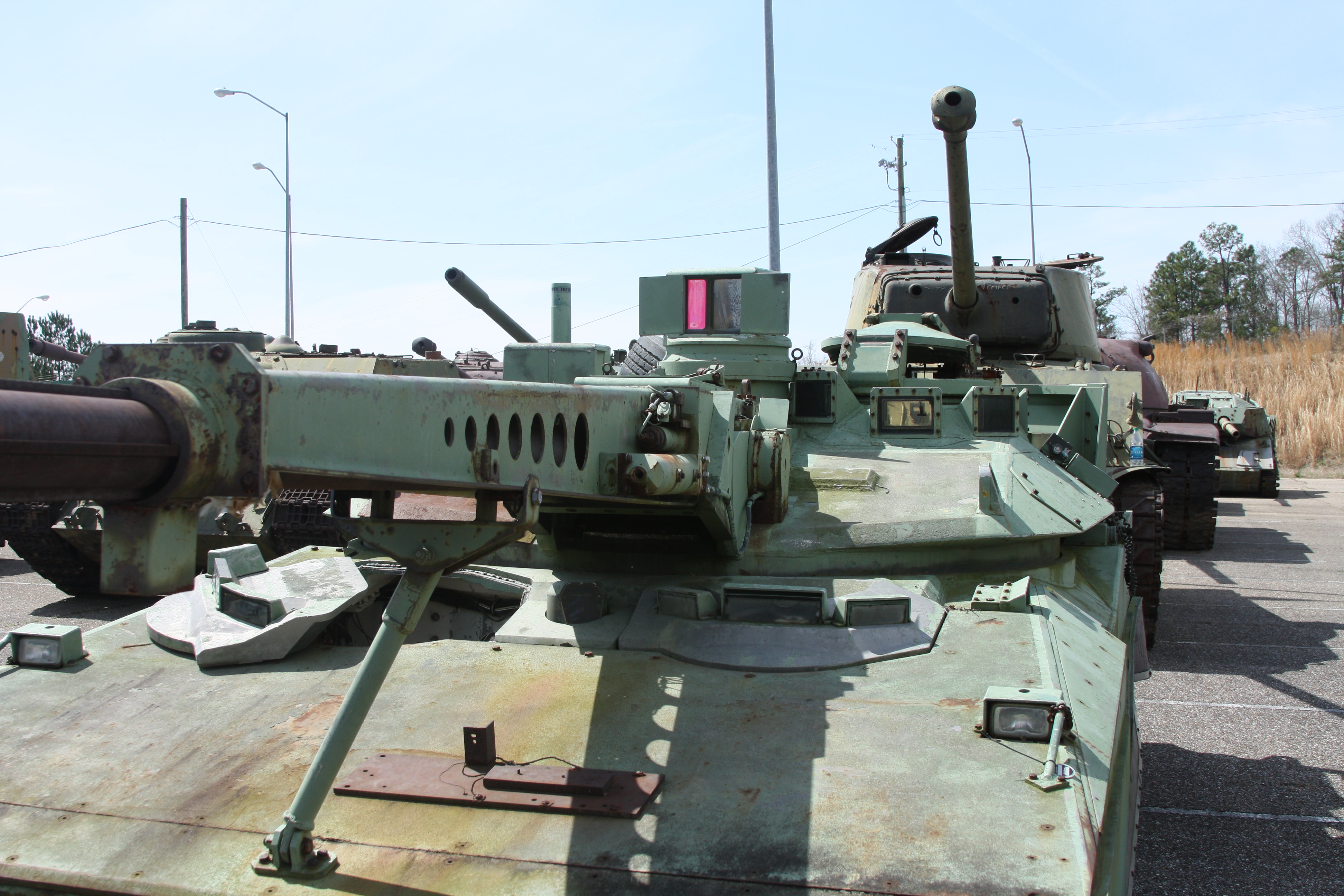

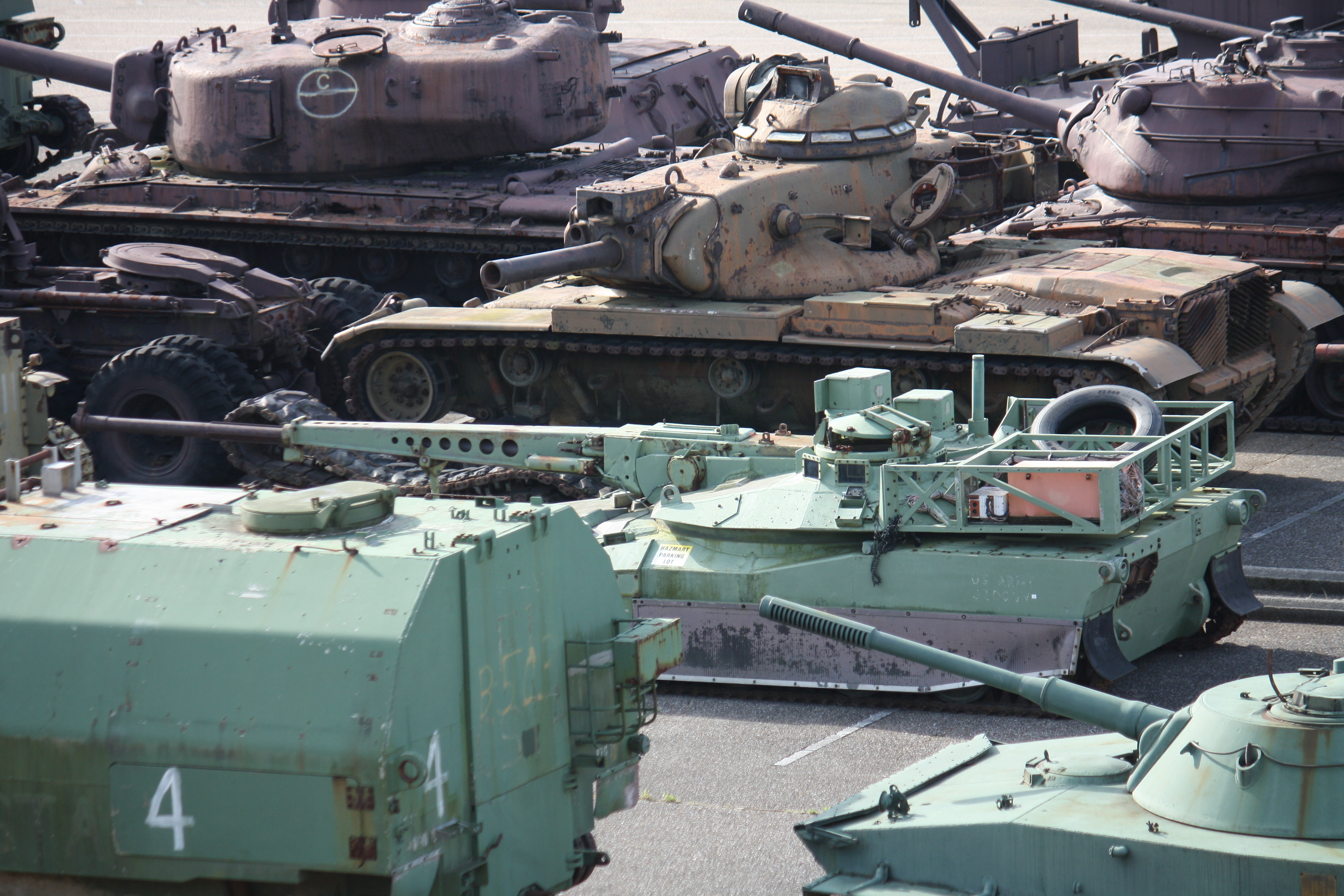

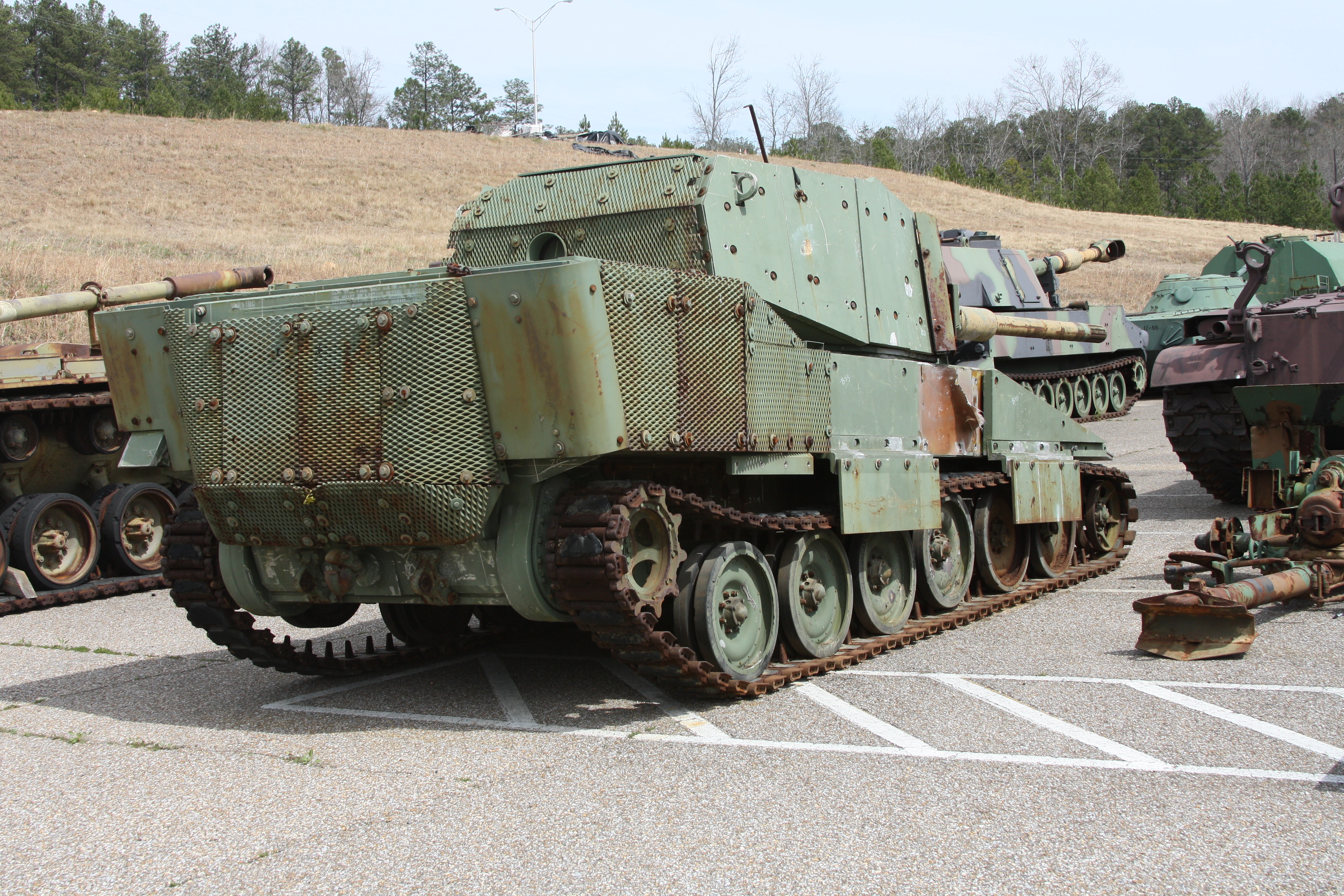

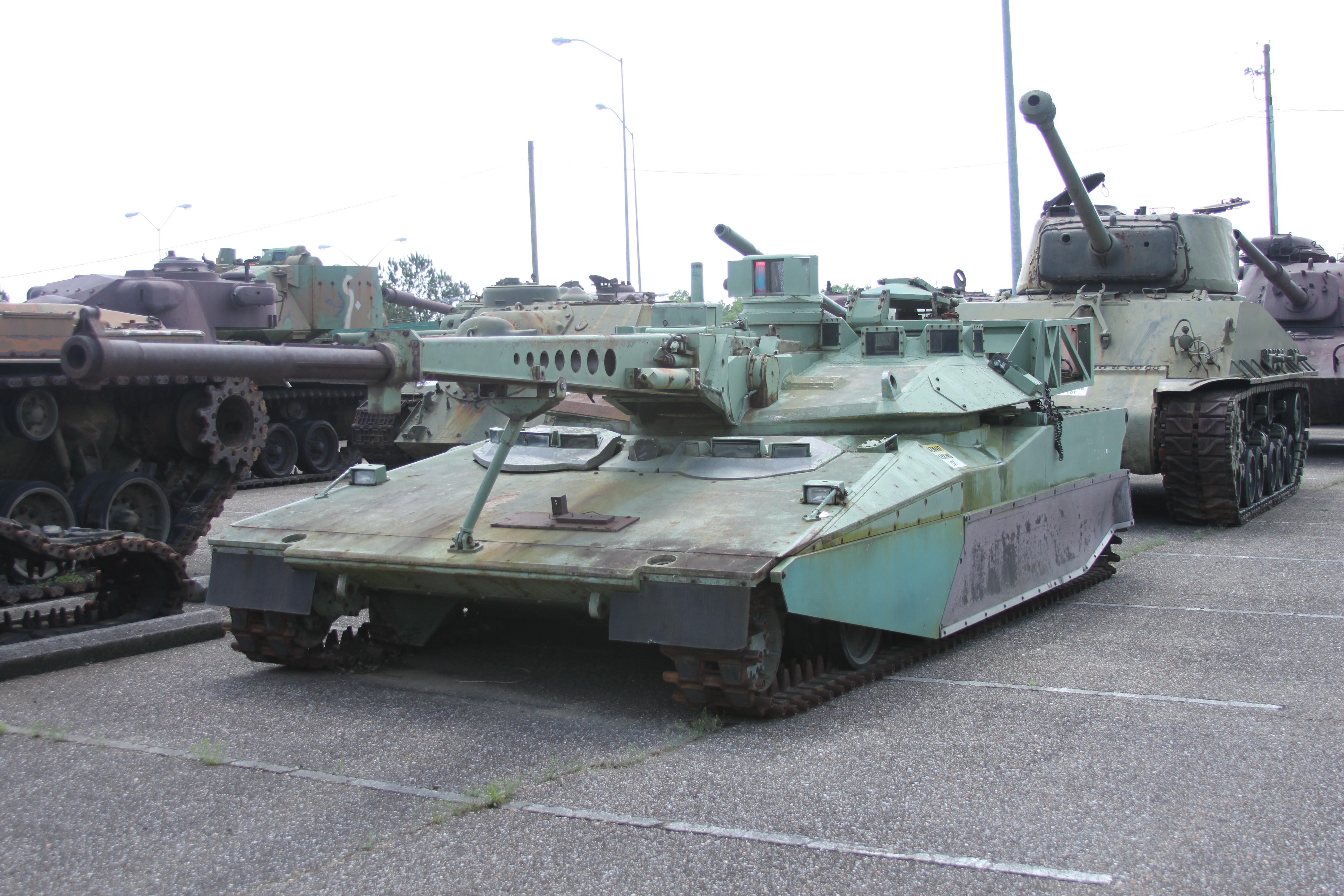

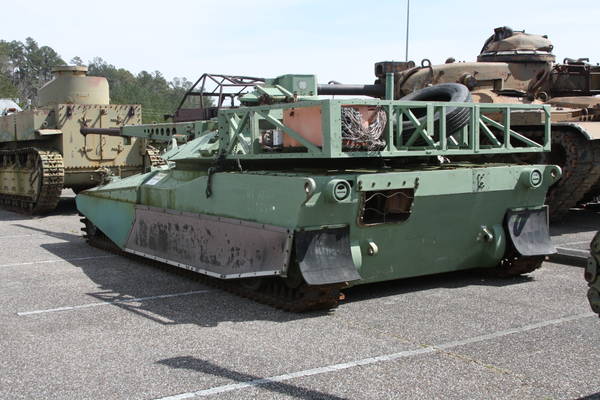

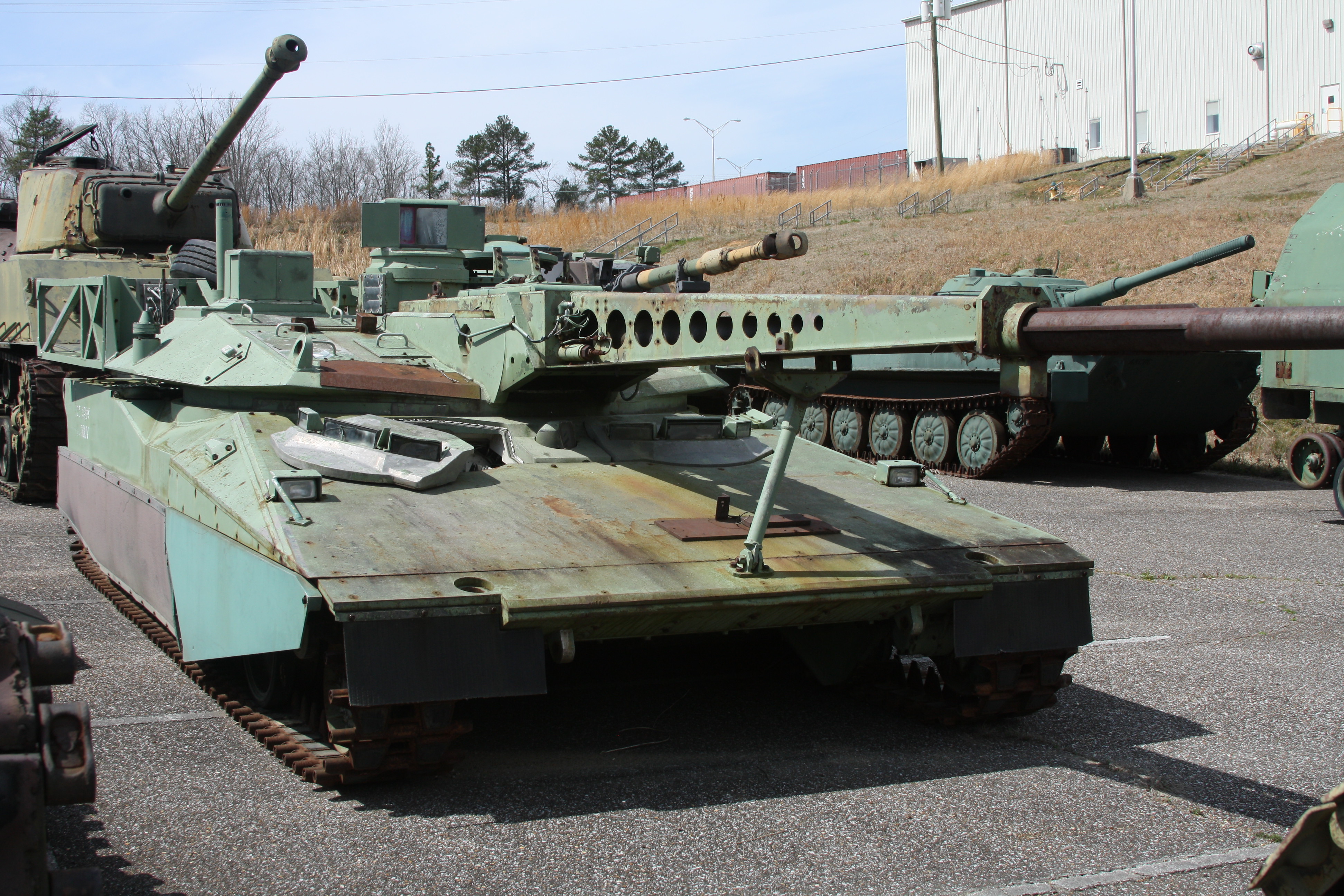

Опытный легкий танк HSTV-L (High Survivability Test Vehicle – Lightweight) в арсенале Anniston Army Depot, взято здесь, не позже 2011 года. Здесь целая коллекция альбомов различных опытных и трофейных машин с этой же стоянки (T92, MBT-70, XM800W, ПТ-76, СУ-100, Jagdpanther и т. п.).
Много фото этого же же образца, если не ошибаюсь, под более поздним названием Rapid Deployment Force Light Tank (RDF-LT) - здесь.
Все фото ниже (и еще 25) архивом. Большие фото.

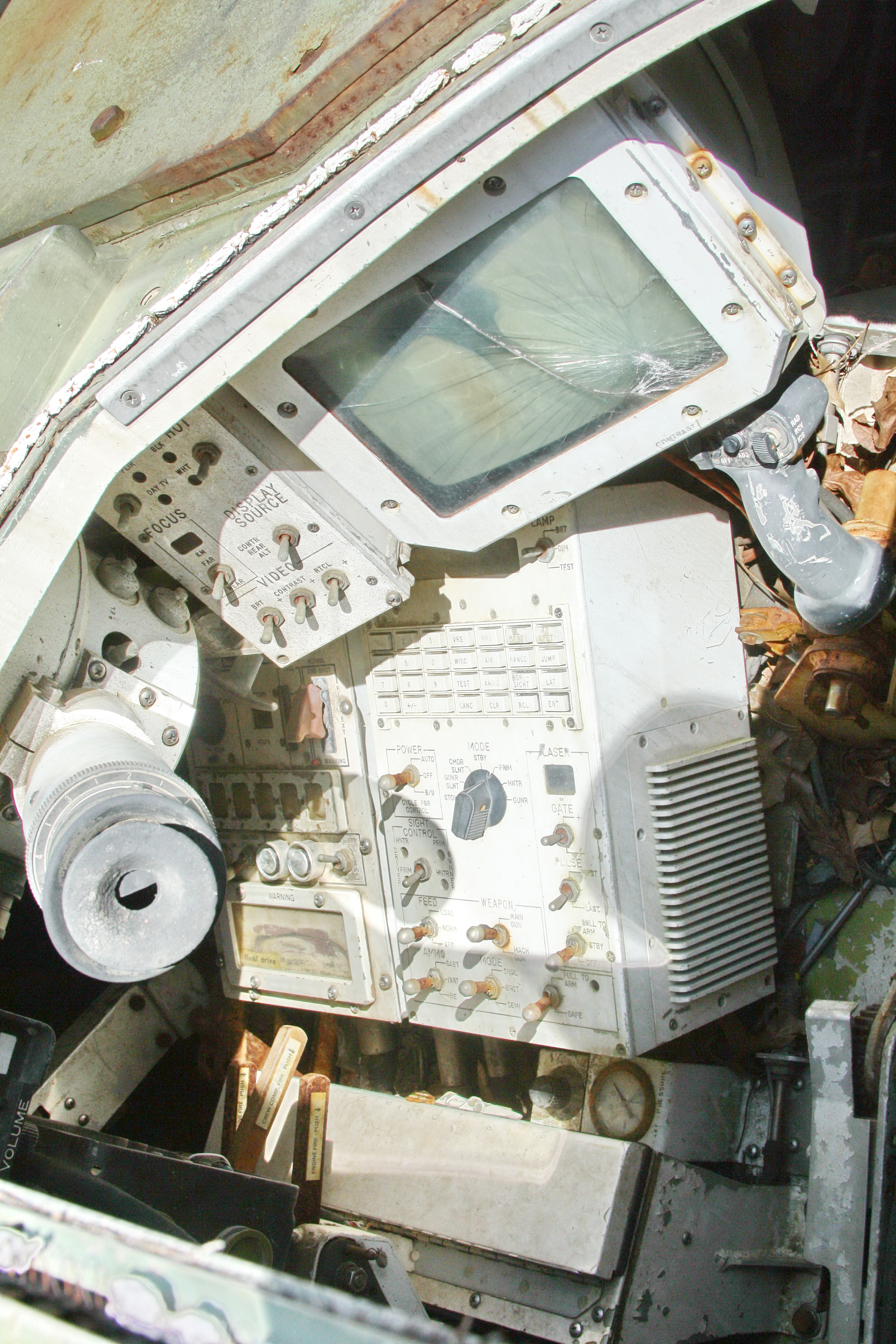

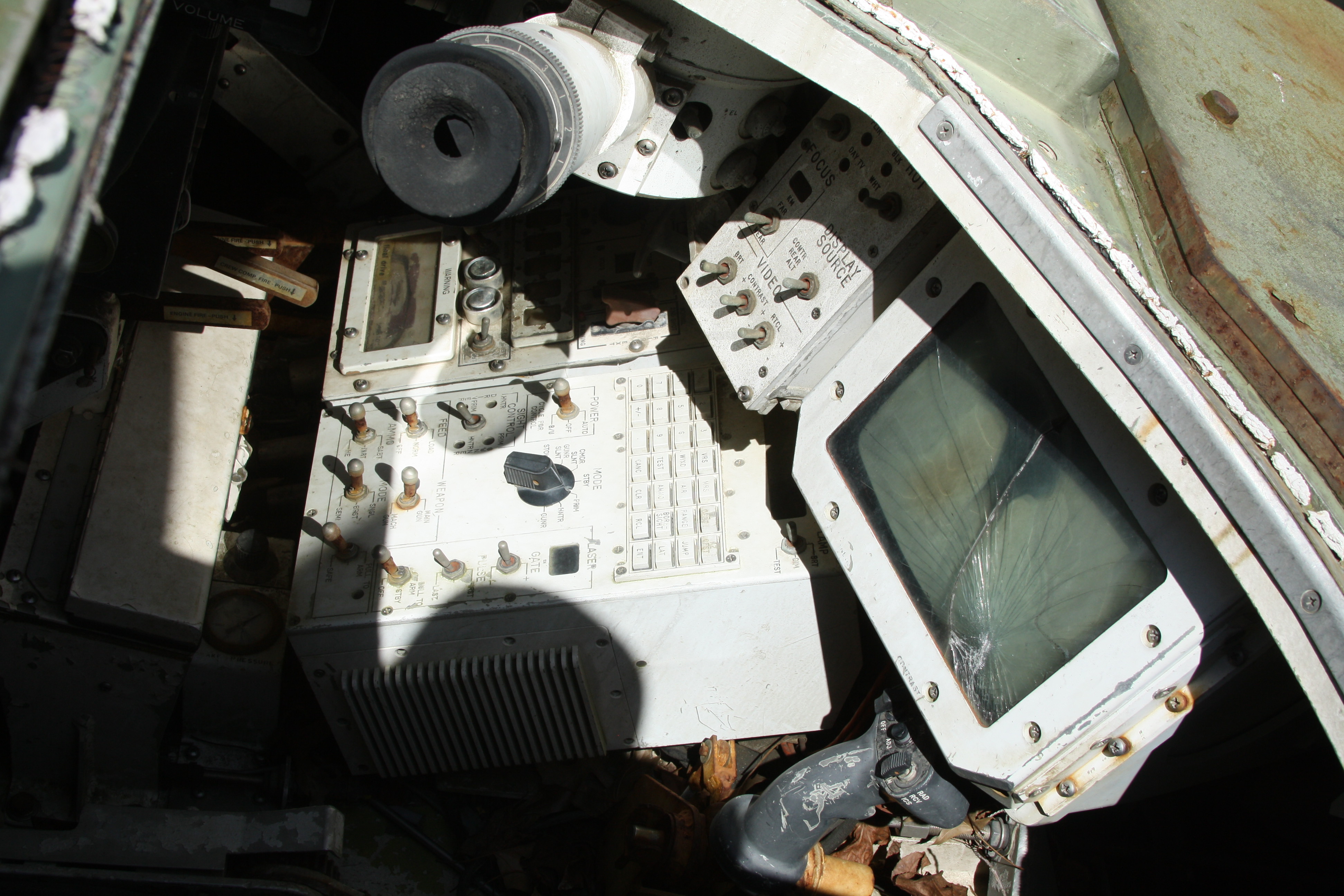

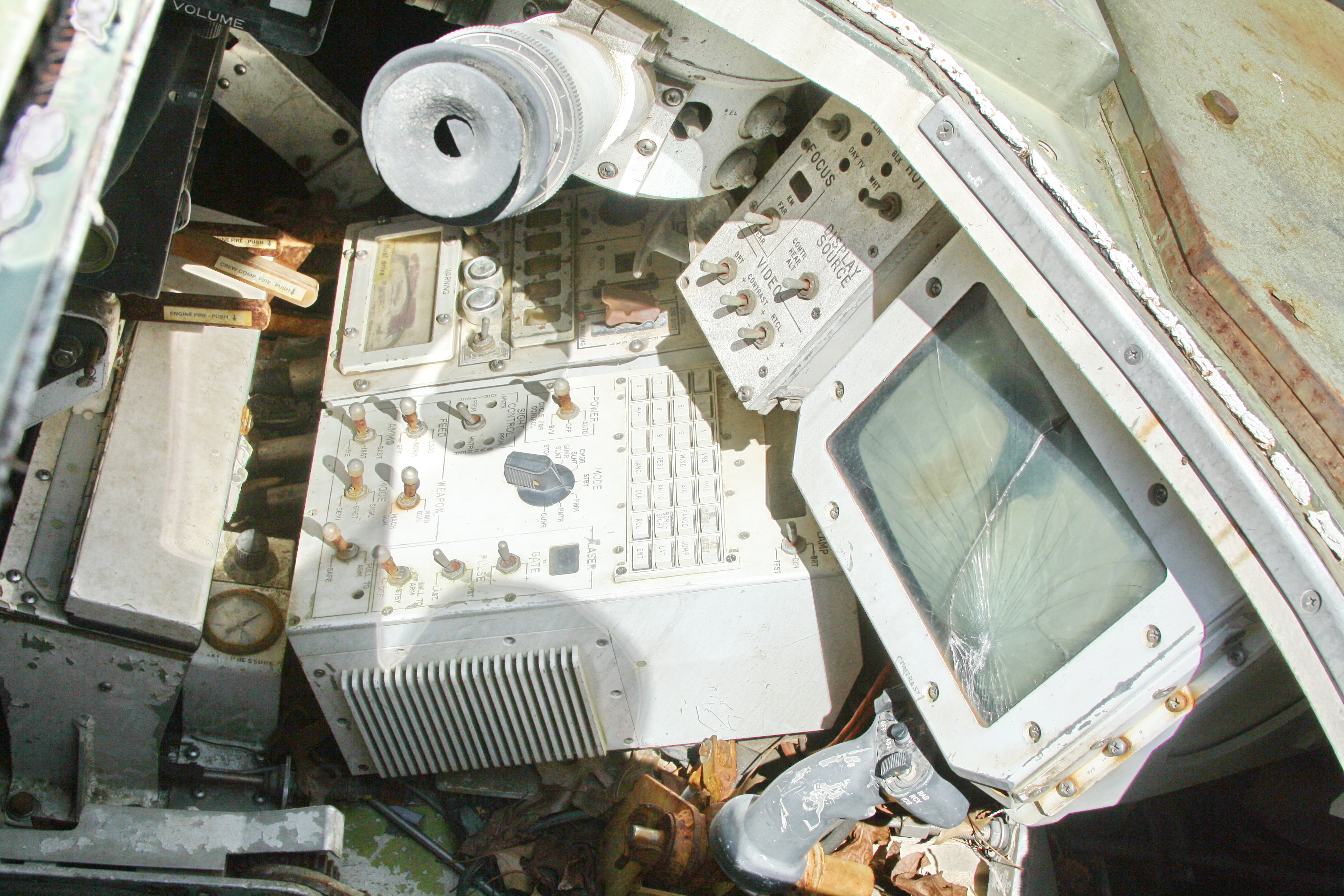

Место наводчика, в корпусе справа.
Светлее и повернутое
