691

  • Автор: Blitz.
  • свой человек
  • Blitz.
  • Зарегистрирован: 2010-11-04
  • Приглашений: 0
  • Сообщений: 37492
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Провел на форуме:
    1 год 2 месяца
  • Последний визит:
    Сегодня 04:23:25
Artemus написал(а):

Что за рычаг слева от казённика дёргает заряжающий?

Блокиратор орудия, фиксирует пушку во вреям заряжения.

0

692

  • Автор: Artemus
  • свой человек
  • Artemus
  • Зарегистрирован: 2013-01-12
  • Приглашений: 0
  • Сообщений: 6930
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Пол: Мужской
  • Возраст: 43 [1980-06-29]
  • Провел на форуме:
    4 месяца 20 дней
  • Последний визит:
    2022-09-11 01:24:36
Blitz. написал(а):

Блокиратор орудия, фиксирует пушку во вреям заряжения.

А, что бы стабилизатор не дёргал?

0

693

  • Автор: Blitz.
  • свой человек
  • Blitz.
  • Зарегистрирован: 2010-11-04
  • Приглашений: 0
  • Сообщений: 37492
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Провел на форуме:
    1 год 2 месяца
  • Последний визит:
    Сегодня 04:23:25
Artemus написал(а):

А, что бы стабилизатор не дёргал?

Да.

0

694

  • Автор: Artemus
  • свой человек
  • Artemus
  • Зарегистрирован: 2013-01-12
  • Приглашений: 0
  • Сообщений: 6930
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Пол: Мужской
  • Возраст: 43 [1980-06-29]
  • Провел на форуме:
    4 месяца 20 дней
  • Последний визит:
    2022-09-11 01:24:36

Ясно. Всем спасибо!

0

695

  • Автор: Венд
  • свой человек
  • Зарегистрирован: 2016-11-08
  • Приглашений: 0
  • Сообщений: 2988
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Провел на форуме:
    1 месяц 21 день
  • Последний визит:
    2020-02-12 19:02:41

Заряжающий как будто подталкивает затвор, или что-то нажимает. Показалось?

0

696

  • Автор: Hrun88
  • постоялец
  • Зарегистрирован: 2015-02-27
  • Приглашений: 0
  • Сообщений: 277
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Провел на форуме:
    22 дня 20 часов
  • Последний визит:
    2017-07-30 20:23:07

Рычаг- выключатель цепей стрельбы из пушки;  выключатель, отвечающий за отключение силовых приводов наведения по вертикали- совсем в другом месте.  Полуавтоматика обильно унавожена продуктами сгорания, и затвор с  отбойником едва телепаются.

0

697

  • Автор: armor.kiev.ua
  • Заблокирован
Blitz. написал(а):

Блокиратор орудия, фиксирует пушку во вреям заряжения.

На видео отчетливо видно, что пушка ходит по вертикали в обоих положениях рычага. Т.е. она не стопорится.
На этом и других подобных видео видно, что с нажатием вниз открывается клин затвора.
Также видно, что закрытие затвора (в отличие от открытия) происходит без участия рычага, а перед выстрелом он ставится в верхнее положение.

Из данных наблюдений можно достаточно уверено утверждать, что:
1) нажатие рычага вниз открывает клин затвора и блокирует электрические цепи стрельбы;
2) перевод рычага вверх снимает блокировку на выстрел.

0

698

  • Автор: Pulsar
  • втянувшийся
  • Pulsar
  • Зарегистрирован: 2016-05-04
  • Приглашений: 0
  • Сообщений: 133
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Провел на форуме:
    1 день 4 часа
  • Последний визит:
    2018-01-11 21:38:36
Artemus написал(а):

Что за рычаг слева от казённика дёргает заряжающий?

Рычаг не имеет отношение к стабилизатору и клину, все проще, поднятый рычаг блокирует лоток-отражатель, а проворот вниз его отпускает.

Отредактировано Pulsar (2016-12-18 21:55:13)

0

699

  • Автор: Blitz.
  • свой человек
  • Blitz.
  • Зарегистрирован: 2010-11-04
  • Приглашений: 0
  • Сообщений: 37492
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Провел на форуме:
    1 год 2 месяца
  • Последний визит:
    Сегодня 04:23:25
Pulsar написал(а):

Рычаг не имеет отношение к стабилизатору, все проще, поднятый рычаг блокирует лоток-отражатель, а проворот вниз его отпускает.

Имеет, и прямое-блокирует орудие, то что пушку на ходу пошатывает, уже другое дело.

0

700

  • Автор: Pulsar
  • втянувшийся
  • Pulsar
  • Зарегистрирован: 2016-05-04
  • Приглашений: 0
  • Сообщений: 133
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Провел на форуме:
    1 день 4 часа
  • Последний визит:
    2018-01-11 21:38:36
Blitz. написал(а):

Имеет, и прямое-блокирует орудие, то что пушку на ходу пошатывает, уже другое дело.

Обратите внимание на НО на том видео, во всех моментах пошатывания орудия НО вертит чебуратор по вертикали.

Отредактировано Pulsar (2016-12-18 21:59:18)

0

701

  • Автор: Blitz.
  • свой человек
  • Blitz.
  • Зарегистрирован: 2010-11-04
  • Приглашений: 0
  • Сообщений: 37492
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Провел на форуме:
    1 год 2 месяца
  • Последний визит:
    Сегодня 04:23:25
Pulsar написал(а):

Обратите внимание на НО на том видео, во всех моментах пошатывания орудия НО вертит чебуратор по вертикали.

Тут и лоток вручную задвигается, а не aвтоматичеки-или расшатанная система, или преждняя версия.
Качения орудия скорей всего идут от езды танка, иначе трусило б его подолее, а не небольшими рывками.

0

702

  • Автор: Pulsar
  • втянувшийся
  • Pulsar
  • Зарегистрирован: 2016-05-04
  • Приглашений: 0
  • Сообщений: 133
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Провел на форуме:
    1 день 4 часа
  • Последний визит:
    2018-01-11 21:38:36

Несколько моментов с чебуратором (наводчика-оператора) и орудием -  00:52, 01:18, 01:38...

Blitz. написал(а):

Тут и лоток вручную задвигается, а не aвтоматичеки-или расшатанная система, или преждняя версия.

Не совсем понял, вы про броне шторку?

Лоток-отражатель (над клином) поднимается клином после досылания снаряда, перед выстрелом лоток блокируется в верхнем положении поворотом рычага вверх.

Отредактировано Pulsar (2016-12-18 23:22:19)

0

703

  • Автор: Blitz.
  • свой человек
  • Blitz.
  • Зарегистрирован: 2010-11-04
  • Приглашений: 0
  • Сообщений: 37492
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Провел на форуме:
    1 год 2 месяца
  • Последний визит:
    Сегодня 04:23:25
Pulsar написал(а):

Лоток-отражатель (над клином) поднимается клином после досылания снаряда, перед выстрелом лоток блокируется в верхнем положении поворотом рычага вверх.

НА одних видео так, на других поднимается заряжающим. Тоже самое и за движение пушкой, что говорить о не совсем правильной работе машины.

0

704

  • Автор: Hrun88
  • постоялец
  • Зарегистрирован: 2015-02-27
  • Приглашений: 0
  • Сообщений: 277
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Провел на форуме:
    22 дня 20 часов
  • Последний визит:
    2017-07-30 20:23:07
Blitz. написал(а):

Pulsar написал(а):

    Лоток-отражатель (над клином) поднимается клином после досылания снаряда, перед выстрелом лоток блокируется в верхнем положении поворотом рычага вверх.

НА одних видео так, на других поднимается заряжающим. Тоже самое и за движение пушкой, что говорить о не совсем правильной работе машины.

Официальные описания на зловещем пиндостанском(тм):

(5)  Extraction and Ejection.
    (a)  As the breech nears the fully open position, the extractor cams strike the heels of the extractors, causing them to rotate sharply rearwards.
    (b)  As the extractors rotate, the lips of the extractors catch the rim of the aftcap.  This breaks the seals between the aftcap and the chamber.  The aftcap is extracted from the chamber, and ejected from the breechring.  As the aftcap is ejected from the breechring it strikes the bottom of the stub base deflector which guides the aftcap down into the stub base catcher.
    (c)  When the SAFE/ARMED lever is left in the safe position the deflector tray rides up and down with the breech.
    (d)  When the SAFE/ARMED lever is placed in the ARMED position, the deflector tray is locked in the up position once the main gun has returned to battery after firing a round.  In this position the stub base deflector guides the stub base of the just fired round down into the stub base catcher.
    (e)  Once the SAFE/ARMED lever is placed back to SAFE, the deflector tray drops down to the top of the breech block to allow the loader to load another round.

---------------------------------

LOADER’S CONTROLS AND INDICATORS
...
5 SAFE/ARMED switch handle- When in up (ARMED) position, arms main gun firing
circuit. When in down (SAFE) position, disarms main gun firing circuit.
6 Breechblock operating handle- Opens 120mm gun breechblock. Normally stowed in stowage clip (see 2-494).
7 Manual breechblock closing lever- Closes 120mm gun breechblock.
...
12 GUN/TURRET DRIVE switch- Sets gun and turret drive system to powered, manual, or elevation uncoupled mode.

Отредактировано Hrun88 (2016-12-19 16:25:25)

0

705

  • Автор: Blitz.
  • свой человек
  • Blitz.
  • Зарегистрирован: 2010-11-04
  • Приглашений: 0
  • Сообщений: 37492
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Провел на форуме:
    1 год 2 месяца
  • Последний визит:
    Сегодня 04:23:25

Такс, тогда выходит что стабилизатор не как не блокируется? :huh:

0

706

  • Автор: Hrun88
  • постоялец
  • Зарегистрирован: 2015-02-27
  • Приглашений: 0
  • Сообщений: 277
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Провел на форуме:
    22 дня 20 часов
  • Последний визит:
    2017-07-30 20:23:07
Blitz. написал(а):

Такс, тогда выходит что стабилизатор не как не блокируется? :huh:

Стабилизатор блокируется(точнее блокируется привод ВН орудия) переводом выключателя GUN/TURRET DRIVE на контрольной панели заряжающего  в положение  EL UNCPL, если память не изменяет. Автоматической блокировки и приведения к углу заряжания нет.

Отредактировано Hrun88 (2016-12-20 02:50:05)

0

707

  • Автор: Blitz.
  • свой человек
  • Blitz.
  • Зарегистрирован: 2010-11-04
  • Приглашений: 0
  • Сообщений: 37492
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Провел на форуме:
    1 год 2 месяца
  • Последний визит:
    Сегодня 04:23:25

Спутал тогда :( Спс

0

708

  • Автор: Pulsar
  • втянувшийся
  • Pulsar
  • Зарегистрирован: 2016-05-04
  • Приглашений: 0
  • Сообщений: 133
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Провел на форуме:
    1 день 4 часа
  • Последний визит:
    2018-01-11 21:38:36
Hrun88 написал(а):

Официальные описания на зловещем пиндостанском(тм):

Спс

0

709

  • Автор: Wiedzmin
  • свой человек
  • Wiedzmin
  • Зарегистрирован: 2009-11-19
  • Приглашений: 0
  • Сообщений: 26876
  • Уважение: [+6/-1]
  • Позитив: [+0/-0]
  • Пол: Мужской
  • Провел на форуме:
    1 год 6 месяцев
  • Последний визит:
    Сегодня 00:36:51

https://pp.vk.me/c637621/v637621491/32334/0zQ2foWh-1c.jpg
https://pp.vk.me/c637621/v637621491/3233e/JozCXTjHlKQ.jpg
https://pp.vk.me/c637621/v637621491/32348/-9KhR0nHvNE.jpg

маска М60А1 доработанная под установку 120мм орудия, любителям поискать "овер400мм" в этой маске как бы...

0

710

  • Автор: Ult
  • свой человек
  • Ult
  • Откуда: Гольяново
  • Зарегистрирован: 2014-09-10
  • Приглашений: 0
  • Сообщений: 2397
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Пол: Мужской
  • Провел на форуме:
    11 дней 19 часов
  • Последний визит:
    2024-05-15 22:40:07
Pulsar написал(а):

Несколько моментов с чебуратором (наводчика-оператора) и орудием -)

Это внутри у него постоянно такой зуд стоит? С ума сойти можно...

0

711

  • Автор: KORVIN
  • свой человек
  • Зарегистрирован: 2012-02-25
  • Приглашений: 0
  • Сообщений: 16538
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Провел на форуме:
    7 месяцев 1 день
  • Последний визит:
    2019-10-26 17:34:49

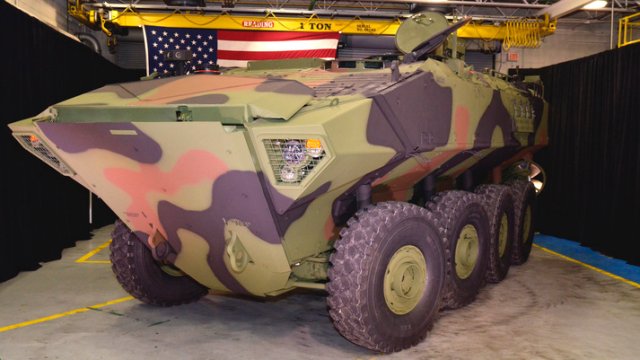

https://1.bp.blogspot.com/-2P9MiMYP2iE/WFE0PNmf1pI/AAAAAAAABlo/zqGzjcTQbuo8QWlkmp6tQP2swh5GxwZCwCLcB/s1600/BAE_Systems_rolls_out_first_Amphibious_Combat_Vehicle_1_1_to_US_Marine_Corps_640_001.jpg
ACV 1.1

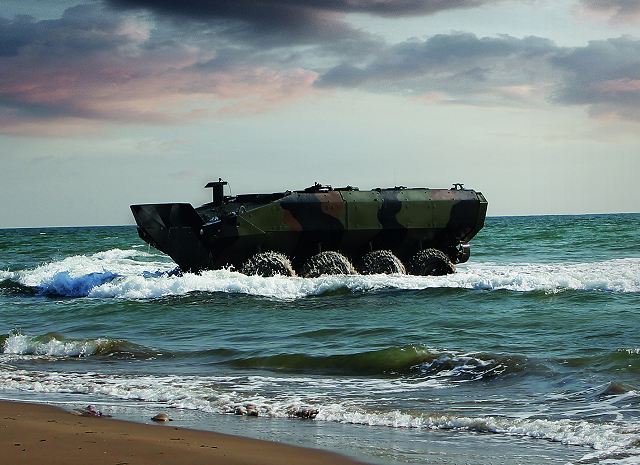

https://1.bp.blogspot.com/-HuntP6mlyEY/WFBA6_wsqVI/AAAAAAAAZO0/5L3-os4Oty0XI1VWzGHftSvjOkqAWAbPQCLcB/s1600/First_Amphibious_Combat_Vehicle_based_on_Iveco_Defence_Vehicles_rolled_out_to_the_US_Marines_640_001.jpg

Отредактировано KORVIN (2016-12-30 18:20:12)

0

712

  • Автор: Blitz.
  • свой человек
  • Blitz.
  • Зарегистрирован: 2010-11-04
  • Приглашений: 0
  • Сообщений: 37492
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Провел на форуме:
    1 год 2 месяца
  • Последний визит:
    Сегодня 04:23:25

Мароканские М60 с китайской ДЗ, начали ставить еще в 6м году. Пардон, КМПшную ДЗ не признал :blush:
https://pbs.twimg.com/media/C08qshxXgAAxnO0.jpg
https://pbs.twimg.com/media/C08qshmWgAA7Uf3.jpg
https://pbs.twimg.com/media/C08qshnXcAAevvo.jpg

Отредактировано Blitz. (2016-12-31 19:38:53)

0

713

  • Автор: Иван В.
  • ветеран
  • Откуда: Ростов-на-Дону
  • Зарегистрирован: 2013-06-10
  • Приглашений: 0
  • Сообщений: 1670
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Возраст: 41 [1983-02-16]
  • Провел на форуме:
    1 месяц 13 дней
  • Последний визит:
    2017-09-19 16:35:25
Blitz. написал(а):

Мароканские М60 с китайской ДЗ, начали ставить еще в 6м году. Пардон, КМПшную ДЗ не признал

А у КМП все танки без теплоизоляционого кожуха? Странно как то...

0

714

  • Автор: Hrun88
  • постоялец
  • Зарегистрирован: 2015-02-27
  • Приглашений: 0
  • Сообщений: 277
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Провел на форуме:
    22 дня 20 часов
  • Последний визит:
    2017-07-30 20:23:07
Иван В. написал(а):

А у КМП все танки без теплоизоляционого кожуха? Странно как то...

Что странного, это же М60А1, а не армейкие М60А3.

0

715

  • Автор: Wiedzmin
  • свой человек
  • Wiedzmin
  • Зарегистрирован: 2009-11-19
  • Приглашений: 0
  • Сообщений: 26876
  • Уважение: [+6/-1]
  • Позитив: [+0/-0]
  • Пол: Мужской
  • Провел на форуме:
    1 год 6 месяцев
  • Последний визит:
    Сегодня 00:36:51

из забавного(ну или не очень)
https://pp.vk.me/c638024/v638024303/18d64/pGy_7pebMkI.jpg
будка GPS на Абрамсе в стальном исполнении весит 226кг и 160кг(масса 1Г46 115кг по памяти, для сравнения) в титановом, стальная версия состоит из плит толщиной 73,60,31 и 23мм, титановая 30,40, 86 и 89мм
вышибные панели стальные 23мм, титановые 30мм

Отредактировано Wiedzmin (2017-01-03 01:33:38)

0

716

  • Автор: Анатолий_99
  • старожил
  • Зарегистрирован: 2013-06-26
  • Приглашений: 0
  • Сообщений: 884
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Провел на форуме:
    1 месяц 16 дней
  • Последний визит:
    Вчера 15:32:19

Интересно, а какое назначение вот у этих дисков на вышибных панелях (далеко не на всех машинах они есть, как я понял)
http://sf.uploads.ru/d/NxKWo.jpg

0

717

  • Автор: Dark
  • Заблокирован
Анатолий_99 написал(а):

Интересно, а какое назначение вот у этих дисков на вышибных панелях

На банальные утяжелители похожи. ))) Только зачем? ))

0

718

  • Автор: Hrun88
  • постоялец
  • Зарегистрирован: 2015-02-27
  • Приглашений: 0
  • Сообщений: 277
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Провел на форуме:
    22 дня 20 часов
  • Последний визит:
    2017-07-30 20:23:07
Анатолий_99 написал(а):

Интересно, а какое назначение вот у этих дисков на вышибных панелях (далеко не на всех машинах они есть, как я понял)

Чтобы не углубляться в детали- ответ на этом фото:
https://pp.vk.me/c626631/v626631328/35c53/8uUYkgdit7o.jpg
-более поздняя конструкция с немного иным решением амортизирующего подвеса.

Отредактировано Hrun88 (2017-01-03 16:27:42)

0

719

  • Автор: Анатолий_99
  • старожил
  • Зарегистрирован: 2013-06-26
  • Приглашений: 0
  • Сообщений: 884
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Провел на форуме:
    1 месяц 16 дней
  • Последний визит:
    Вчера 15:32:19

Ок, спасибо, теперь более менее понятно зачем это.

0

720

  • Автор: scout
  • свой человек
  • scout
  • Зарегистрирован: 2009-12-12
  • Приглашений: 0
  • Сообщений: 4991
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Пол: Мужской
  • Возраст: 41 [1982-11-15]
  • Провел на форуме:
    4 месяца 20 дней
  • Последний визит:
    2020-05-26 22:55:09

Это вообще что такое?
http://s3.uploads.ru/uW6jd.jpg

0

Страница:   1 … 22 23 24 25 26 … 32

Вы здесь » СИЛА РОССИИ. Форум сайта «Отвага» (www.otvaga2004.ru) » Бронетанковая техника » Бронетехника США и Канады -5
