Противотанковые средства 4

Сообщений 271 страница 300 из 1000

271

Формально- да, наличие подсветки цели не позволяет причислить комплекс к третьему поколению.


это и есть втрое поколение ++, просто это маркетинговый пиар иудеев и не более.

272

Ф Дмитрий написал(а):

Но израильтяне любят придавать своим "выстрелил-забыл" возможности комплексов предыдущих поколений. Возможно, то же сделано и здесь.

Типа, так-то у него ИКГСН, но может ещё и по лазерному лучу наводиться? И все это в маленькой ракетке? "Меня терзают смутные сомнения..." :suspicious:

273

АLEXей написал(а):

Типа, так-то у него ИКГСН, но может ещё и по лазерному лучу наводиться? И все это в маленькой ракетке? "Меня терзают смутные сомнения..."

А чего там сложного? Бросьте, уже выстреливаемые из подствольника УР с полуактивной ЛГСН испытывают...

http://defense-update.com/wp-content/uploads/2015/10/pike_40_725.jpg

Ракетка "Pike 40 mm" от "Raytheon Company"

274

flexs написал(а):

это и есть втрое поколение ++, просто это маркетинговый пиар иудеев и не более.


Скорее перевод кривой.

275

Естественно, перевод. В оригинале:- "не требует участия оператора после пуска". А какие там лазеры-шмазеры или опто электроника, бог его знает.

276

https://pbs.twimg.com/media/CZKYc93UEAAChl0.jpg

Подскажите, что за выстрелы достались бабахам?
Взято отсюда: Ситуация в Сирии и Ираке 32

277

Grenadier написал(а):

Подскажите, что за выстрелы достались бабахам?
Взято отсюда: Ситуация в Сирии и Ираке 32

Выстрелы к старым югославским ручным гранатометам М57

http://i21.photobucket.com/albums/b271/missing_something/IMG_0530.jpg

278

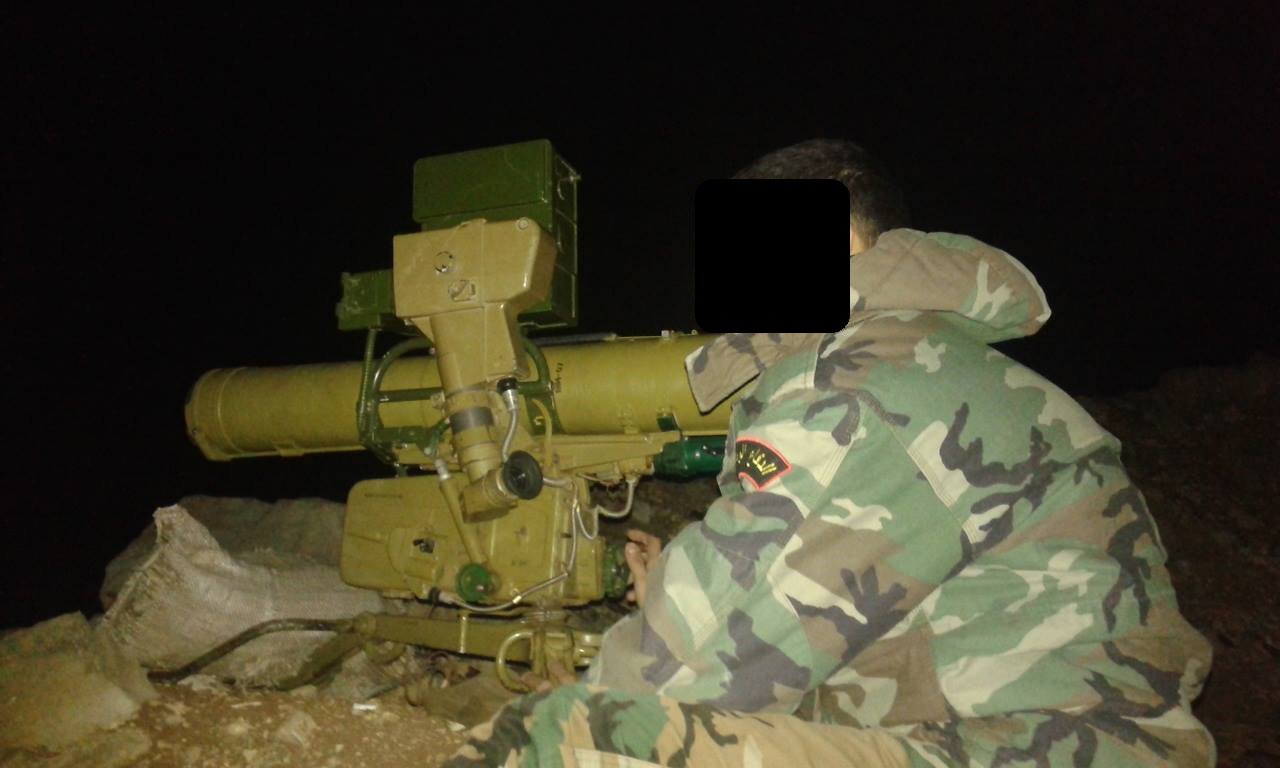

А вот что это за прицел на сирийском "Фаготе", может кто-нибудь опознает ?

https://pbs.twimg.com/media/CZnJ1vkWAAEZDYf.jpg:large

279

Navigator написал(а):

Выстрелы к старым югославским ручным гранатометам М57


Спасибо, товарищ Навигатор!

280

Defence blog

Белорусско-украинский ПТРК "Шершень-D" в Нигерии.

http://defence-blog.com/wp-content/uploads/2015/12/12331712_1492045301105428_62178692_n-e1450256361906.jpg

Кем именно поставлен- не пишут.

Очень хороший комплекс для второго поколения. Только ракеты, конечно, слабоваты по сравнению с "Корнетовскими". Жаль, наши не захотели договориться с белорусами. Или создать аналог.

Отредактировано Ф Дмитрий (2016-01-28 19:57:13)

281

Ф Дмитрий написал(а):

Defence blog

Белорусско-украинский ПТРК "Шершень-D" в Нигерии.

Кем именно поставлен- не пишут.

Очень хороший комплекс для второго поколения. Только ракеты, конечно, слабоваты по сравнению с "Корнетовскими". Жаль, наши не захотели договориться с белорусами. Или создать аналог.

Отредактировано Ф Дмитрий (2016-01-28 19:57:13)

фото из РБ

282

http://s7.uploads.ru/MD3Yc.jpg
http://s6.uploads.ru/7QnD2.jpg
Трофеи сирийских курдов


http://s7.uploads.ru/GWZir.jpg
Сирийский военный с РПГ-29 «Вампир»

283

У персидского Toofan есть ИК трассер, или только неоновая лампа? На большистве фото ТПВ отсувует.

284

http://i.imgur.com/iAPzfau.jpg
Показалось.  :D
Стоит отметить, что граната установлена на фугасное действие против легкобронированных целей.

Отредактировано Rapier (2016-02-23 17:32:16)

285

Rapier написал(а):

Стоит отметить, что граната установлена на фугасное действие против легкобронированных целей.
Отредактировано Rapier (Сегодня 17:32:16)

Ликбеза ради, как проводится установка гранаты с фугасного действия на кумулятивный, и наоборот?

286

Javelin у курдов и вроде как видео его применения.
http://s6.uploads.ru/xTEGy.jpg

287

Молодой написал(а):

Rapier написал(а):

    Стоит отметить, что граната установлена на фугасное действие против легкобронированных целей.
    Отредактировано Rapier (Сегодня 17:32:16)

Ликбеза ради, как проводится установка гранаты с фугасного действия на кумулятивный, и наоборот?

Вручную вытаскивается трубочка и поворотом влево фискируется:
https://i.imgur.com/pkaGHYW.jpg
Или же остаётся, после удаления тары, на месте. В самой трубке есть взрывчатка, таким образом, граната может преодолевать надёжно ДЗ, а когда она находится внутри гранаты, если быть уже точным, то тогда граната работает в многофункциональном режиме, и особенно эффективна против легкобронированной технике.

288

Rapier написал(а):

граната может преодолевать надёжно ДЗ

Скорее против стен сделано.

289

Blitz. написал(а):

Скорее против стен сделано.

Против стен как раз таки трубочка внутри должна быть, согласно инстркуции для данной гранаты:

als panzerbrechende Version mit herausgezogenem Abstandrohr (erhöhte Durchschlagsleistung)
    als Bunker-/Mauerbrecher mit eingeschobenem Abstandsrohr (erhöhte Sprengwirkung)

а специально против укреплений есть Bunkerfaust:

С 1:00 описание и принцип действия.

290

Rapier написал(а):

Против стен как раз таки трубочка внутри должна быть, согласно инстркуции для данной гранаты:

Тогда какой в ней смысл? Ведь танк и без ДЗ не поразит больше чем чем без палочки-лидера.
Разве что на перспективу-но там уже тандемная ДЗ светит.

291

scout написал(а):

Javelin у курдов и вроде как видео его применения.

хохлы не переживут...

292

Blitz. написал(а):

Тогда какой в ней смысл? Ведь танк и без ДЗ не поразит больше чем чем без палочки-лидера.
Разве что на перспективу-но там уже тандемная ДЗ светит.

Есть разные виды гранат для PzF-3, моноблок DM12A1 с пробивной способностью в около 700мм, тандемная граната DM22 (с Abstandsrohr трубочкой), которая пробивает 700мм за ДЗ (благодоря той трубочки) и "Bunkerfaust" DM32 против укреплений, пробивает 240мм железобетона. Если у нас граната DM22 и цель грузовик или БМП, то тогда трубочка остаётся внутри гранаты, пробивная способность снижается, но зато у нас выше фугасное и осколочное действие.

293

Rapier написал(а):

Есть разные виды гранат для PzF-3, моноблок DM12A1 с пробивной способностью в около 700мм, тандемная граната DM22 (с Abstandsrohr трубочкой), которая пробивает 700мм за ДЗ (благодоря той трубочки) и "Bunkerfaust" DM32 против укреплений, пробивает 240мм железобетона. Если у нас граната DM22 и цель грузовик или БМП, то тогда трубочка остаётся внутри гранаты, пробивная способность снижается, но зато у нас выше фугасное и осколочное действие.

Пордон, :) Не так понял.

294

Rapier написал(а):

Против стен как раз таки трубочка внутри должна быть, согласно инстркуции для данной гранаты:

а специально против укреплений есть Bunkerfaust:

С 1:00 описание и принцип действия.


Интерестно, а разве не улетает в сторону гранатометчика та маленькая 2 осколочная бч после взрыва 1 бч?
на картинке так все хорошо, будто взрыв 1 бч никак не влияет на скорость и направление 2 бч
это еще + к тому что скорость самой гранаты как бы совсем не овердофига

295

Blitz. написал(а):

Rapier написал(а):

    Есть разные виды гранат для PzF-3, моноблок DM12A1 с пробивной способностью в около 700мм, тандемная граната DM22 (с Abstandsrohr трубочкой), которая пробивает 700мм за ДЗ (благодоря той трубочки) и "Bunkerfaust" DM32 против укреплений, пробивает 240мм железобетона. Если у нас граната DM22 и цель грузовик или БМП, то тогда трубочка остаётся внутри гранаты, пробивная способность снижается, но зато у нас выше фугасное и осколочное действие.

Пордон, :) Не так понял.

Я должен себя поправить, на предыдущих снимках была DM12(A1) (если уже быть очень точным - её инертная модель для обучения - DM10), там с помощью трубочки можно было выбрать режим соотвественно цели, с вытянутой трубочкой по танкам, или внедрённой в гранату, для действия по легкобронированной технике и укрытий, но она без взрывчатки. А на DM22 там трубочка с предзарядом, для преодоления ДЗ:
http://www.imfdb.org/images/d/de/Pzf3-t600.jpg
Её позицию тоже можно изменять, в зависимости от типа целей.

BkktMkkt написал(а):

Интерестно, а разве не улетает в сторону гранатометчика та маленькая 2 осколочная бч после взрыва 1 бч?
на картинке так все хорошо, будто взрыв 1 бч никак не влияет на скорость и направление 2 бч
это еще + к тому что скорость самой гранаты как бы совсем не овердофига

Схема не моя, но я думаю для наглядности достаточно:
http://i.imgur.com/86KOlfQ.png
За осколочной БЧ (Nachschussladung, как её называет производитель) есть допзаряд "Zusatzantrieb", который данную БЧ запускает через в отверстие от кумулятивного предзаряда, в помещение. На 2:03 этот процесс отчётливо виден.

Отредактировано Rapier (2016-02-24 03:35:19)

296

Rapier написал(а):

За осколочной БЧ (Nachschussladung, как её называет производитель) есть допзаряд "Zusatzantrieb", который данную БЧ запускает через в отверстие от кумулятивного предзаряда, в помещение. На 2:03 этот процесс отчётливо виден.


А кто знает в наших РШГ (которые вроде как за преградой огнеметют), как капсула проникает за преграду? Не таким же случайно способом?

297

профан написал(а):

А кто знает в наших РШГ (которые вроде как за преградой огнеметют), как капсула проникает за преграду? Не таким же случайно способом?

http://world.guns.ru/userfiles/images/grenade/gl45/rmg_1.jpg
http://army.lv/large-photos/rmg.25572.jpg

вот стрельбы

справедливости ради они стреляют из рмг по мешкам с песком, которые прекрасно разлетаются от взрыва предзаряда
как эта система будет работать по ж/б - хз

298

Rapier написал(а):

За осколочной БЧ (Nachschussladung, как её называет производитель) есть допзаряд "Zusatzantrieb"

В режиме против хорошо бронированіх елей как себя ведет?

299

Blitz. написал(а):

В режиме против хорошо бронированіх елей как себя ведет?

Никак, так как это граната на схеме - Bunkerfaust, тоесть против бункеров укреплений.  ;)

300

профан написал(а):

А кто знает в наших РШГ (которые вроде как за преградой огнеметют), как капсула проникает за преграду? Не таким же случайно способом?

по инерции за кольцевой кумой
